Combiné 5 opérations C41 C
  • Combiné 5 opérations C41 C

Combiné 5 opérations C41C

13 402,80 €
10 052,10€ HT

12 062,52 € TTC Économisez 10%
Disponibilité : Rupture de stock

Machine moderne, réalisée avec les techniques de construction et la technologie des machines professionnelles pour lesquelles Casadei est aujourd'hui bien connu dans le monde entier.

Machine adaptée pour les semi pros, professionnels.

La large gamme d'options disponibles rend ce combiné adapté à tout type d'usinage.

L'équipement standard comprend 3 puissants moteurs indépendants, une lame de scie inclinable, un bras de support télescopique et un cadre de coupe transversale de grandes dimensions pour supporter de grands panneaux ou des composants lourds en bois massif.

Changement d'usinage rapide.

Le cadre en acier épais et monolithique garantit une grande stabilité de construction.

Les tables d’usinage sont en fonte nervurée de grande épaisseur. Les tables sont usinés soigneusement par machines à contrôle numérique pour garantir une précision maximum des usinages.

Chariot avec guides de glissement prismatiques en acier trempé, avec interposition de billes. Précision, fluidité et absence d’entretien sont des caractéristiques uniques du chariot CASADEI.

Guide pour coupes à équarrir et angulaires livré sur demande.

Le châssis à équarrir, très robuste et de grandes dimensions, est équipé d’un support télescopique pivotant. Le guide à équarrir inclinable ± 45° est complète avec 2 butées amovibles et presseur excentrique.

L’ouverture des tables dégau pour le passage au rabot est très aisée et rapide. Les tables dégau s’ouvrent vers l’intérieur de la machine en permettant de gagner de la place et de raboter très facilement.

Groupe dégau/rabot avec arbre en acier à trois couteaux. Le rouleau en entrée en acier présent une denture hélicoïdale pour une introduction des pièces plus aisée. La pression des rouleaux d’entraînement est réglable.

Groupe toupie en fonte équipé standard avec 4 vitesses de rotation de l’arbre toupie.



Groupe lames exceptionnellement robuste.



Guide toupie avec réglage micrométrique. Tables en alu disponibles sur demande.

CA1559

Fiche technique

Poids
560 kg
puissance
6,6 CV / 5 kW
Branchement
Triphasé
nombres de vitesse
3500 / 7500 / 10000 tr/min
Table à déligner
1600 mm
Lame de sice
315 mm avec inciseur installé (inciseur en option)
Inclinaison lame de scie
0° / 45°
Hauteur de coupe maximale
100 / 78 mm
Guide parallèle
largeur de coupe 900 mm
Aspiration
120 mm
Largeur de dégauchissage
410 mm
Longueur de la table d'entrée
900 mm
Longueur de la table de sortie
900 mm
Diamètre outil
max. 180 mm si l'outil tourne dans la table
max. 210 mm
Vitesse d'avance
7 m/min

Références spécifiques

Equipements standard

• Robustes tables d'usinage en fonte nervurée

• Groupes opérateurs réglés par volants

• Chariot en alliage léger anodisé. Les guides de glissement en acier trempé assurent un mouvement parfait (dimensions du chariot: 270x124x1600mm)

• Table d'appui (960 x 600 mm) avec guide télescopique, 2 butées et presseur excentrique

• Protection lame scie placée sur couteau diviseur avec buse d'aspiration diam. 60 mm

• Tables dégau avec ouverture simultanée à 90° du côté intérieur de la machine

• Protection arbre dégau

• Guide scie/dégau inclinable 90° ÷ 45°

• Guide toupie avec réglage micrométrique avec presseurs verticaux et horizontaux

• Table scie-toupie avec rallonge

• Prédisposition pour mortaiseuse

*Mortaiseuse: Équipée avec mandrin de 16 mm et hotte d'aspiration ø 120 mm. Structure en fonte. Table avec dimensions 470x230 mm. Courses X= 160 mm Y= 120 mm Z= 110 mm

*Mandrin auto-centrant 0 ÷ 16 mm (Wescott)

*Roues pour le déplacement de la machine

*N. 2 volants suppl. pour le déplacement des groupes

OPTIONS SCIE CIRCULAIRE

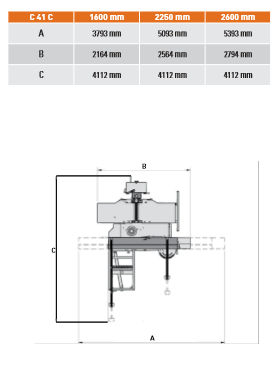

*Version avec course maxi 2250 mm

*Version avec course maxi 2600 mm

*Table supplémentaire sur le chariot pour le support des panneaux à grandes dimensions

*Groupe guides professionnels

*Groupe inciseur avec mouvement par courroie et lame: Réglage à l'extérieur Lame inciseur: - diamètre externe 80 mm - diamètre interne 20 mm - Z 12 - TPM 7700

*Dispositif pour coupes angulaires: Le dispositif est équipé avec un système de sélection rapide de l'angle et comprend un guide télescopique avec deux butées réversibles

OPTIONS TOUPIE

*Tables en alliage pour guide toupie léger anodisé

*Table et protection à tenonner diam. maxi outil 275 mm)

*Prédisposition électrique et support amovible pour l'entraîneur: N.B. Pour version avec protection électrique le bâti est sans prise. L'entraineur doit être connecté à l'extérieur. N.B. Pour C30C/C41C version USA/Canada non disponible avec inversion de rotation de l'arbre toupie

*Arbre toupie interchangeable Hauteur utile 90 mm (70 mm si l'arbre est de ¾") N.B. Non disponible avec lumière N.B. Obligatoire bouche d'aspiration sous la table N.B. Non disponible avec arbre diam. 32 mm

*Bouche d'aspiration au dessous de la table: N.B. Obligatoire avec arbre toupie interchangeable N.B. Déjà compris avec arbre toupie inclinable

*Arbre toupie de rechange: Les diamètres disponibles sont : 30 mm; 1”, 3/4”, 1” ¼, 35 mm, 40 mm, 50 mm, mandrin porte-pinces.

*Arbre toupie de rechange avec mandrin porte pinces: Complète de pince 1/2”

*Inversion de rotation de l'arbre toupie (CE) N.B. Disponible seulement pour machine triphasée

*Inversion de rotation de l'arbre toupie N.B. Non disponible avec “Prédisposition électrique pour l'entraîneur”

OPTIONS DÉGAUCHISSEUSE ET RABOTEUSE

*Arbre dégau avec couteaux à serrage rapide "Tersa"

*Arbre spirale avec 3 série de couteaux - Nr. 48 couteaux 15x15x2,5 mm à 4 lames avec vis auto- bloquantes et auto- centrées. - Nr. 1 clé dynamométrique pour le blocage correct et en toute sécurité des couteaux - Nr. 2 inserts pour la clé dynamométrique N.B. Avec moteurs monophasés la prise de bois maxi change selon le tableau inclus dans le manuel d'utilisation et maintenance.

*Protection à pont arbre dégau

*Volant avec affichage de la hauteur de rabotage: Complète d'affichage numérique pour le positionnement du table rabot

OPTIONS PUISSANCE MOTEUR

*Trois moteurs monophasés 2,2 kW 3 HP 50 Hz (S6)

*Supplément de prix pour moteurs monophasés 240 V, 50 Hz
