Toupie à arbre inclinable +/-45° F255
  • Toupie à arbre inclinable +/-45° F255
  • Panneau de contrôle

Toupie à arbre inclinable +/-45° F255

31 582,80 €
23 687,10€ HT

28 424,52 € TTC Économisez 10%

PRODUCTIVITE’ SANS CONFINS!

L’arbre inclinable ± 45,5° rend la F 255 une machine éclectique et flexible. Le vaste choix des équipements optionnels et l’arbre inclinable, rendent la machine appropriée pour une multitude d’applications.

Quantité

Programmation électronique

La F 235 est disponible avec programmateur électronique qui permet de gérer tous les axes de la machine. La programmation électronique à contrôle numérique permet des réglages machine très rapides et précis et élimine les passages d’essai. Avec quelques simples opérations il est possible de charger les programmes en mémoire ou d’introduire directement les cotes souhaitées.

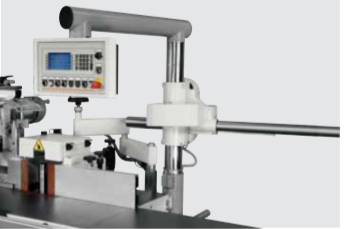

Panneaux de contrôle simple, fluide et ergonomique.

L’arbre inclinable ± 45,5° permet d’exécuter toutes usinages.

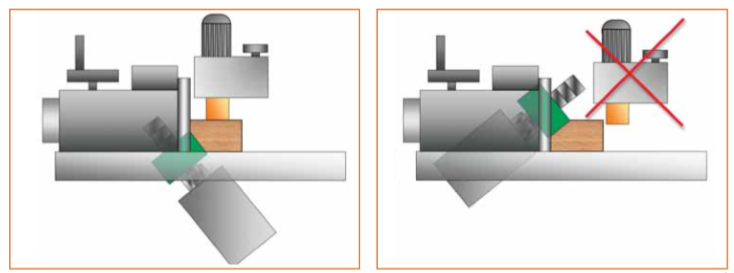

L’inclinaison - 45° permet l’utilisation d’un entraineur, autrement pas possible avec une machine inclinable + 45°

L’inclinaison ± 45° permet d’utiliser des outils avec diamètre plus petit pour l’usinage de grand sections du bois (es. composants de fenêtres).

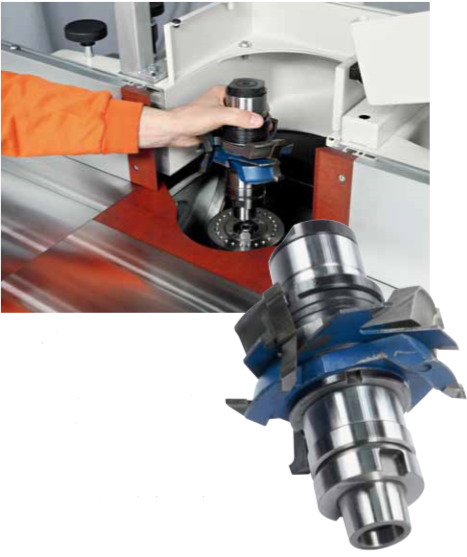

Système HSK

Système de changement rapide de l’outil avec mandrin HSK B 63. Permet changements d’outil très rapide en quelques instants réduisant drastiquement les temps de mise à point de la machine. Sur demande.

Réglage de la vitesse de rotation de l’arbre toupie pour machines équipées avec Contrôle Numérique. Convertisseur statique en équipement STANDARD.

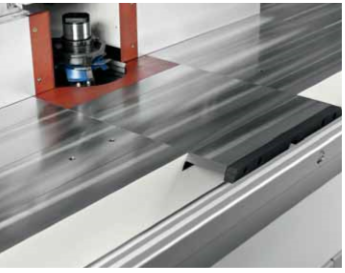

La tablette Rapid avec réglage micrométrique permet l’appui maximum pour la pièce en usinage avec n’importe quel diamètre de l’outil, en plus le réglage est possible même avec l’outil installé.

Possibilité sur demande d'équiper la toupie de la tablette Rapid géré par programmateur.

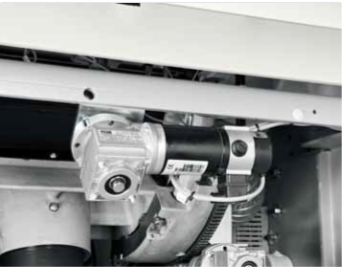

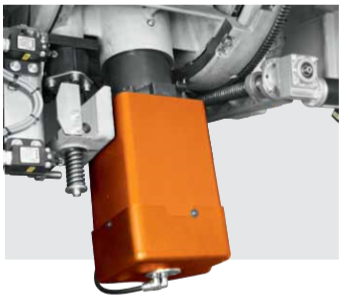

Électromandrin

La F 255 est toujours équipée, d’office, avec électro-mandrin contrôlé par convertisseur statique avec inclinaison ± 45,5° (avant et arrière). L’inclinaison de l’électro-mandrin est sur 2 lunettes en fonte. Positionnement axes (inclinaison et montée/baisse mandrin) par 2 servomoteurs indépendants.



Noix de support pour entraîneur Les toupies de la Série 200 peuvent être équipées, sur demande, avec noix de support pour entraineur monté sur la même colonne de la pupitre des commandes suspendue. Nous avons disponible 2 différentes noix de support:

- Noix de support manuel pour entraîneur avec réglage du déplacement vertical et horizontal

- Noix de support motorisée pour entraîneur avec réglage du déplacement vertical et horizontal

Prédisposition électrique entraîneur

La prédisposition électrique pour l’entraîneur, standard pour toutes versions CE, permet de travailler en sécurité totale

Chariot fixe sur la table pour de petits tenonnages Complet avec guide porte-butées orientable (± 60°) sur la table, avec extension télescopique et serre-bois excentrique. Disponible sur demande.



Bras pour exclusion rapide du guide toupie et guide toupie avec tables en alliage léger et avec règles de continuité entre les 2 tables standard .

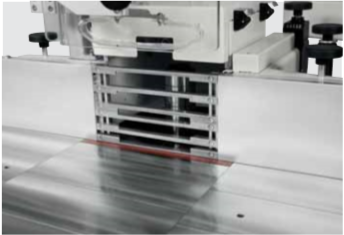

Tables en alliage léger avec règles de continuité Système Supersafe. Sur demande.

GROUPE POUR LA RÉCUPÉRATION DE LA PARCLOSE disponible sur demande.

CA1427

Fiche technique

puissance
7,5 kW, 10CV
nombres de vitesse
Variable

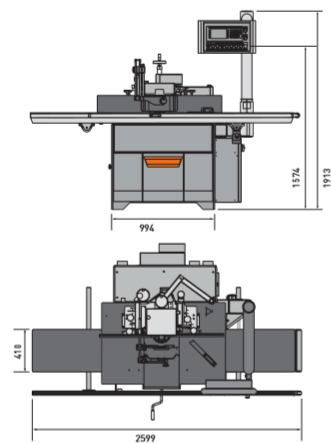

Dimensions de table
1200 x 780 mm
Aspiration
2 x 120 mm, électro-broche + 1 x 100 mm
Guide
Guide toupie motorisé avec 2 déplacements linéaires micrométriques
Diamètre outil
Diamètre max. de l'outil avec guide: 250 mm
Diamètre max. de l'outil à tenonner: 300/350 mm
Mandrin
Inclinable +/- 45°, 30-35-40-50 mm
Commande
Panneau de commande sur pupitre
Vitesse de rotation
900 à 12000 tr/min

Références spécifiques

Téléchargement

Documentation toupie gamme "TOP"

Téléchargement (1.76M)

Base machine

- Châssis mécano-soudé de forte épaisseur

- Guide toupie avec réglage linéaire par volant accessible par l’avant de la machine Complet de :

• Déplacements visualisés par des indicateurs numériques

• Volant de réglage de la position totale du guide toupie en fonction du diamètre de l’outil monté.

• Volant de réglage de la prise de bois en entrée

• Guides en bois avec éléments de continuité

• 2 positions du guide sur la table pour le travail avec inclinaison de l’arbre toupie: soit à +45,5° soit à -45,5°

• Diamètre maxi des outils 250 mm

• Inversion de rotation de l’arbre toupie avec inter-blocage électrique pour le démarrage

- Électro-broche avec puissance maximum disponible à partir de 3400 T/min complet de :

• Système d’arbre interchangeable MK5

• N° 1 mandrin porte-outils avec attache MK5

• Convertisseur statique pour la programmation électronique de la vitesse de rotation de l’arbre toupie.

- Interrupteur général verrouillable

- Bouton d’arrêt d’urgence

- Protection magnétothermique

- Transformateur pour circuit auxilliaire 110V.

- Frein moteur automatique

Table machine

- Table en fonte nervurée

- Table à secteur “Rapid” à réglage manuel en remplacement des anneaux

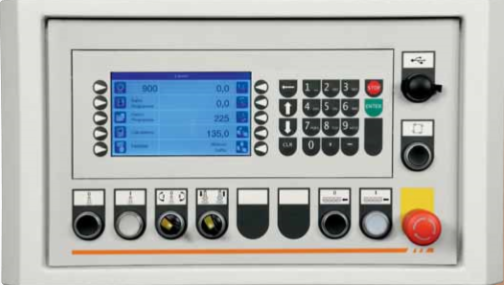

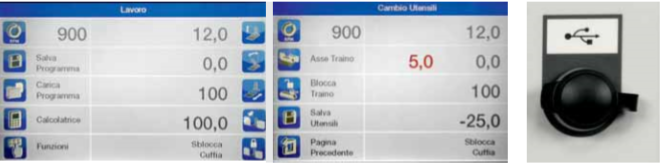

Programmateur

Programmateur électronique à contrôle numérique complet de :

- Affichage DEL à couleur de 7” format 16/9

- Clavier alphanumérique

- Possibilité de sauvegarder jusqu'à 300 positionnements

- Montée/baisse programmable de l’arbre toupie

- Inclinaison programmable de l’arbre toupie

- Contrôle de la vitesse de rotation de l’arbre toupie avec programmation de 900 à 12.000 t/min

- Possibilité de gérer tous les axes présents sur la machine.

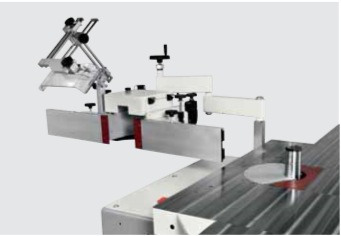

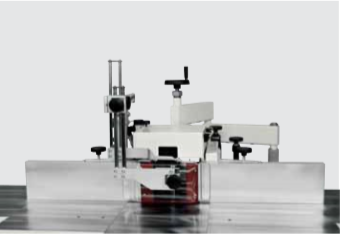

Guide toupie

Guide toupie avec 2 déplacements linéaire par volant accessible par l’avant de la machine; complète de :

- Déplacements visualisés par des indicateurs numériques

- Volant de réglage de la position totale du guide toupie en fonction du diamètre de l’outil monté.

- Volant de réglage de la prise de bois en entrée

- Guides en bois avec éléments de continuité

- 2 positions du guide sur la table pour le travail avec inclinaison de l’arbre toupie: soit à +45,5° soit à -45,5°

- Diamètre maxi des outils 250 mm

Tableau commandes

Tableau de commandes sur potence, orientable diam. 100 mm pour le montage du support pour l'entraîneur

Groupe toupie

Électrobroche avec puissance maximale disponible à partir de 3400 T/min

- Arbre interchangeable MK5

- 1 mandrin porte-outil avec attelage MK5

- Convertisseur statique pour le réglage électronique de la vitesse de rotation de l'arbre toupie.

- Blocage de l’arbre pour le changement des outils avec système électropneumatique

Système électrique

- Inversion de rotation de l'arbre toupie avec interblocage électrique

- Démarrage du moteur étoile/triangle automatique

- Micro interrupteur de sécurité à la porte d'accès au moteur

- Bouton d'urgence

- Interrupteur général verrouillable

- Protection magnétothermique

- Transformateur pour circuit auxiliaire 110V

- Frein moteur automatique

*Autotransformateur pour 220V, 230V, 600V: N.B. Obligatoire pour machines volt 220, 230 et 600 équipées avec convertisseur de fréquence

*Guide toupie géré par le programmateur: Le programmateur gère 1 axe pour le déplacement par CN du guide toupie. Le dispositif comprend :

- Déplacement programmable du guide complet en fonction du diamètre de l’outil monté

- Déplacement manuel par petit volant du guide d’entrée pour déterminer la prise de bois.

- Table en alu avec réglettes de continuité, système Supersafe.

- Bras d’exclusion rapide du guide toupie.

*Déplacement de l’insert mobile "Rapid" géré par le programmateur: Le programmateur gère 1 axe pour le déplacement par CN de l’insert mobile “Rapid” N.B.: - Pour la F 255 A avec ce option il est obligatoire de sélectionner le code CA4369 “Guide toupie géré par le programmateur“

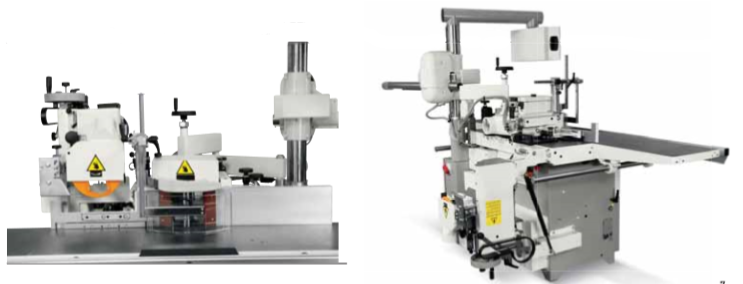

*Version "PL" avec deux rallonges de la table pour profiler: Longueur totale de la table 2540 mm avec barre d'appui avant pour pièces de grande dimension. Bouton d'arrêt d'urgence

*Version "TPL" pour tenonner-profiler (C.E.)

- Chariot à tenonner à avancement manuel

- Guide télescopique inclinable avec 2 butées positionnables et mémoires de référence pour la programmation de la longueur des pièces

- Guide de glissement du chariot à tenonner réglable

- Presseur excentrique

- Pare-éclats sur guide avec butée de référence

- Rallonge de la table en entrée avec barre d'appui avant réglable pour pièces de grandes dimensions

- Protection pour tenonner avec hotte d'aspiration.

- Le diamètre de l'outil change en fonction de l'arbre : • avec arbre de 30 à 35 mm, max. diamètre outil 300 mm • avec arbre de 40 à 50 mm, max. diamètre outil 350 mm

- Bouton d'arrêt d'urgence - Protection pour protéger le bras de l'opérateur

- Micro-interrupteurs pour le contrôle et la limitation à 4800 T/min. lors du tenonnage

N.B. - Disponible seulement pour machine en configuration CE - Si la machine est équipée avec arbre interchangeable MK5 ou avec arbre à décrochement rapide HSK, le diamètre maximum de l’outil en tenonnage est de 300 mm.

*Version "TPL" pour tenonner/profiler

- Guide de glissement du chariot à tenonner réglable

- Chariot à tenonner à avancement manuel

- Presseur excentrique

- Guide télescopique inclinable avec 2 butées positionnables et mémoires de référence pour la programmation de la longueur des pièces

- Pare-éclats sur guide avec butée de référence

- Rallonge de la table en entrée avec barre d'appui avant réglable pour pièces de grandes dimensions

- Protection pour tenonner avec hotte d'aspiration (max. diam. outil 350 mm)

- Bouton d'arrêt d'urgence N.B. Si la machine est équipée avec arbre interchangeable MK5 ou avec arbre à décrochement rapide HSK, le diamètre maxi de l’outil en tenonnage est de 300 mm

*Chariot sur la table fixe pour petits ténonnages: Le chariot est équipé de guide orientable avec butées sur la table ±60° avec rallonge télescopique et presseur excentrique. Diamètre maxi de l'outil 250 mm, avec guide à profiler standard.

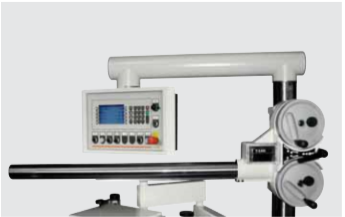

*Support pour l'entraîneu: Noix support qui, en utilisant la colonne du tableau de commandes suspendu, permet :

- Le réglage manuel de la hauteur de l'entraîneur par volant avec indication de la mesure sur lecteur digital mécanique

- Le réglage manuel de la position du bras support horizontal par rapport à l'outil. Le dispositif permet l'exclusion totale de l'entraîneur du plan de travail

*Support entraîneur avec motorisation verticale et horizontale: Le support croisé pour entraîneur permet, en utilisant la colonne du boîtier de commande suspendu:

- Le réglage motorisé du déplacement vertical par rapport au plan de travail, avec visualisation de la position sur le lecteur digital électronique et système de blocage pneumatique automatique

- Le réglage motorisé du déplacement horizontal par rapport à l'outil. Le dispositif permet l'exclusion totale de l'entraîneur du plan de travail.


GROUPE RÉCUPÉRATION PARECLOSE

*Groupe récupération pare-close

- Le dispositif est amovible de la table

- Compatible avec chariot à tenonner

- Puissance moteur 2,6 CV 3,5 (S6-40%)

- Diam. outil max. 200 mm, min. 180 mm

- Épaisseur max. outil 30 mm

- Diam. arbre porte-outil 25 mm

- Distance min. - max. de l'axe arbre outil de la table d'usinage 115 ÷ 200 mm

- Hotte d'aspiration diam. 80 mm

- Dispositif de support pare-close équipé de dispositif de sécurité doigt anti-retour

- Guide toupie avec tables entrée en aluminium et tables sortie en acier

- Table du guide toupie en sortie complète avec insert réglable pour l'appui pendant la récupération de pare-close, équipé de butée

- Guide de contraste de la pièce, applicable sur la table

N.B.: Il est nécessaire de sélectionner la version PL ou TPL N.B.: Pour la sûreté de l'opérateur il est obligatoire de équiper la machine avec un entraineur


VERSION MK5

*Arbre de rechange MK5: N.B.: Spécifier le diamètre

*Attelage MK5 droit complet avec anneaux, sans pince: Pour réaliser des usinages en bout d’arbre

*Attelage MK5 gauche complet avec anneaux, sans pince: Pour réaliser des usinages en bout d’arbre


VERSION HSK

*Version HSK Complet de :

- Système de décrochement rapide du mandrin HSK B 63

- n° 1 mandrin porte-outils avec attelage HSK B 63

- Soufflette pour garder bien nettoyé les surfaces d’accouplement

- Longueur utile arbre toupie 140 mm

N.B.: - Disponible uniquement pour la version A - Avec ce option il est obligatoire de sélectionner le code CA4369 “Guide toupie géré par le programmateur“

*N° 4 mandrins porte-outils avec attache HSK B 63: Complet avec gabarit porte-mandrins pour 5 mandrins

*N° 1 mandrin porte-outils avec attelage HSK B 63

*Attelage HSK B 63 droit complet avec anneaux, sans pince: Pour réaliser des travaux en bout d’arbre

*Attelage HSK B 63 gauche complet avec anneaux, sans pince: Pour réaliser des travaux en bout d’arbre

*Chariot porte-mandrins complet avec 2 gabarits: N.B.: Disponible seulement pour versions HSK


OPTIONS PUISSANCE MOTEUR

*Puissance electrobroche 11kW (15 Hp)(S6): Avec refroidissement avec liquide


USINAGE AUTRES MATÉRIAUX

*Prédisposition machine pour matériaux autres que le bois

Prédisposition machine pour l'usinage de matériaux autres que le bois tels que le liège, du caoutchouc dur ou en plastique, contreplaqué recouvert de matière plastique.

Usinages des matériaux métaux et composants avec base de bois-béton sont exclus. N.B. Puisque il y à beaucoup des matériaux extra-bois, il est nécessaire d'envoyer des échantillons à Casadei-Busellato pour une évaluation technique avant d'offrir la machine. N.B. Il est recommandé l'utilisation d'un système d'aspiration avec dispositif de capture chutes pour éviter l'endommagement du système d'aspiration. Selon le type de matériau à usiner, il est nécessaire d'équiper la machine avec outils appropriés; demandez à votre fournisseur de outils
