Laser: système qui aide l’encodeur à une coupe de precision dans la jonction du chant
Grand écran de contrôle 7 “ + liste de travail
Le vide est fourni par une table à vide rotatif ø 200 mm

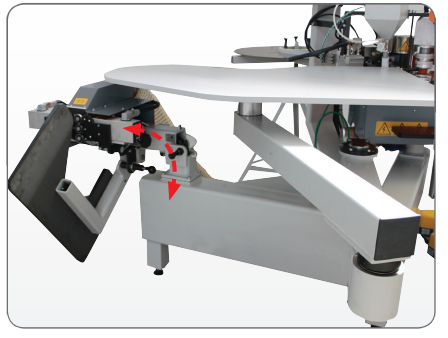

Bras renformé qui permet la rotation des éléments au placage de chant et à l'affleurage
Bac à colle 1 kg
Groupe d’affleurage escamotable pneumatique pour l’exécution de gros pièces

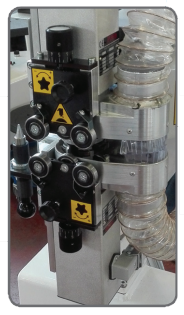

Groupe d’affleurage avec ouverture pneumatique pour faciliter l’introduction de panneau. Moteur: 2 x 0,5 kW (0,75 Hp) Vitesse 15.000 rpm

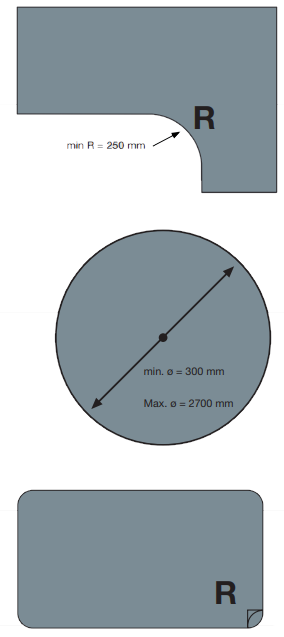

Épaisseur du chant 1 mm , min = R 30 mm
Épaisseur du chant 2 mm , min = R 50 mm
Épaisseur du chant 3 mm , min = R 80 mm
Fiche technique
- Longueur
- 2000 mm
- Largeur
- 2000 mm
- Hauteur
- 1700 mm
- Poids
- 600 kg
Références spécifiques
PLAQUEUSE DE CHANTS ET AFFLEREUSE SEMI AUTOMATIQUE
- Pour pièces droite et courbes (concave et convexe) des grandes et petites dimensions epaisseur 10-60 mm et epaisseur de chant 1-3 mm
GROUPE ENCOLLAGE avec:
- Bac à colle max capacité 1 kg
- N.1 rouleau d’ encollage
- N.2 rouleaux à copier la forme du panneau
- N.2 résistances de 800W avec contrôle électronique de la température.
- Régulation manuelle de la quantité de colle.
- Système automatique du coupe du chant pour le début de l’opération d'encollage.
- Cisaille automatique puor la coupe du chant en bobine commandée par encodeur pour la liaison des deux extrémités des chants sur panneaux courbes fermés.
- DISPOSITIF LASER POUR DONNER LE CONSENTEMENT DE COUPE DU CHANT POUR OBTENIR LA JONCTION LORS DE L’EXÉCUTION DES PIÈCES FERMÉS.
- On/Off entrainement automatique de la pièce.
- Plan du travail pour pièces de petites dimensions.
- Magasin port chant en bobine.
- Régulation de la température de la colle.
- Coupe du chant.
- Ventouse à dépression
- On/Off entraineur automatique de la pièce.
GROUPE D’AFFLEURAGE ESCAMOTABLE avec :
- On/Off groupe d’affleurage et escamotage pneumatique
- N.2 moteurs 0,5 Kw à haute fréquence 15000 RPM avec copieur supérieur, inférieur et frontal.
- Levage pneumatique de deux moteurs pour l’affleurage de la pièce.
- N.2 fraises R=3, Z=6
- Plan du travail pour pièces de petites dimensions.
- Dimension: 2000 x 2000 x 1700 mm • Kg 600
- Normes CE

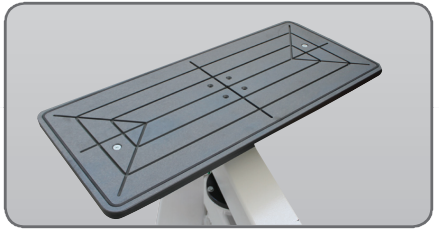

Table rectangulaire (800 x 360 x 20 mm.) pour l’exécution de gros pièces.

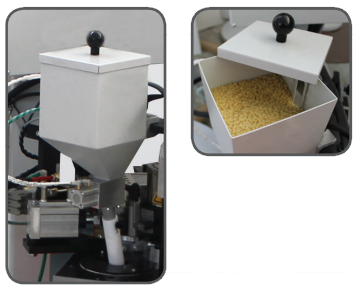

Chargeur automatique de colle par capteur laser
Plaqueuse de chants et affleurage semi-automatique avec bac à colle pour pièces courbes de grandes et petites dimensions
