Ala 20 Plus
  • Ala 20 Plus

Plaqeuse de chants ALA20 Plus

A partir de : 17 162,00€ HT

A partir de : 20 594,40 € TTC

La plaqueuse de chant Ala 20 Plus es la proposition de Casadei pour l'artisan de haut niveau. Ses caractéristiques principales sont la gestion par API, la possibilité de l'équiper avec le groupe racleur de chant et de brosses, et en plus ses dimensions réduites, la robustesse et la précision des usinages pour satisfaire les clients les plus exigeants.

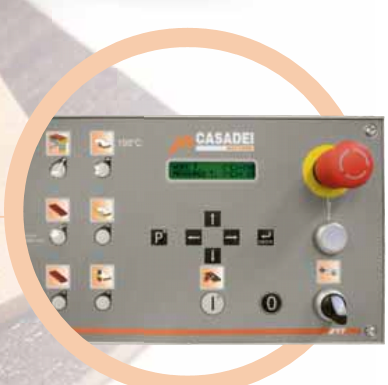

Pupitre de commandes en position ergonomique à l'entrée de la machine. La plaqueuse et les groupes opérateurs sont complètement gérés par API (à l'exception du groupe racleur de chant)

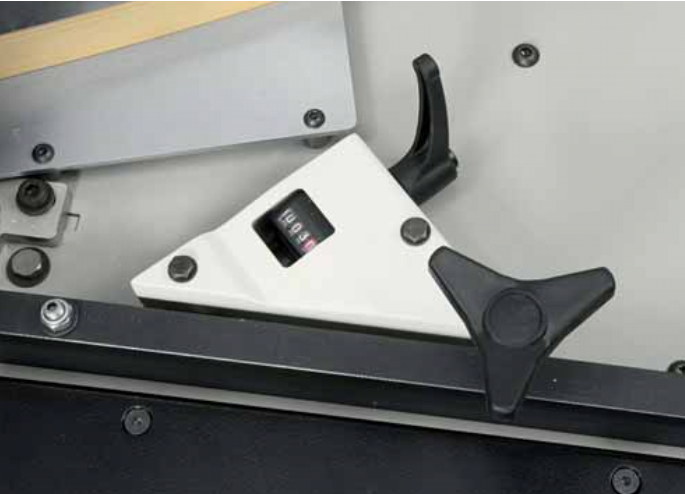

Guide en entrée à étalonnage micrométrique en fonction de l'épaisseur du chant. L'épaisseur du chant à appliquer est affichée par un numérateur mécanique décimal.

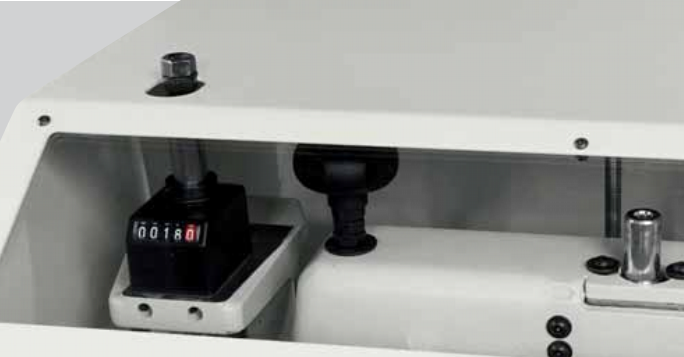

Tous les groupes opérateurs sont branchés à la barre supérieure et donc en affichant l'épaisseur du panneau toute la machine est automatiquement étalonnée. La hauteur d'usinage est affiché par un numérateur mécanique décimal.

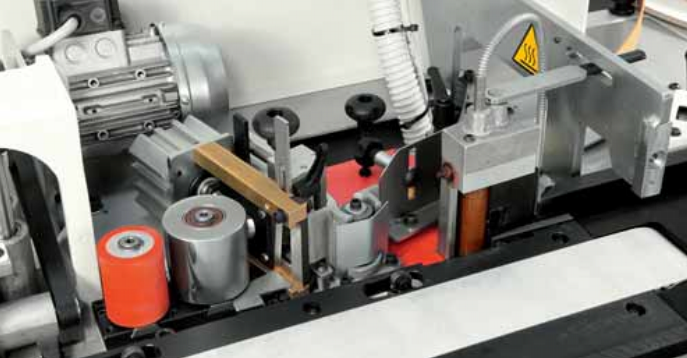

Le groupe encolleur comprend le massicot pour la coupe du chant, un bac à colle de 0,5 kg environ de capacité et 2 rouleaux presseurs.

Le réglage de la température, la temporisation du rouleau entraîneir et l'enclenchement du massicot sont gérés par API.

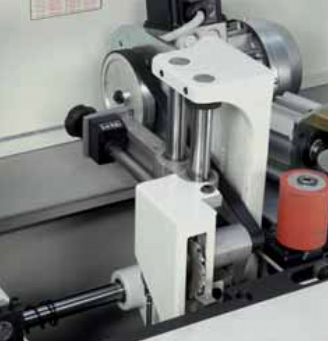

Groupe coupe en bout monolame avec moteur de 0,37 kW. Le groupe permet de couper un chant de 5 mm d'épaisseur et 50 mm de hauteur.

Le groupe racleur de chant, disponible sur demande, est livré avec des couteaux R=2 mm.

Sur demande et sans aucun supplément de prix, la machine peut être équipée avec des couteaux du groupe racleur de chant et fraises du groupe d'affleurage R=3 mm.

Le groupe est doté d'exclusion manuelle.

CA1732

Fiche technique

Longueur
2600 mm
Poids
450 kg
Hauteur de table
904 mm
Aspiration
1 x 120 mm, 1 x 60 mm
Épaisseur du chant
0.4 - 3 mm (en bande 0.5 - 5 mm)
Épaisseur du panneau
12 - 50 mm
Longueur mini panneau
190 mm
Largeur mini panneau
65 mm
Vitesse d'avance
7 m/min
Air comprimé
Oui
Capacité réservoir
bac à colle 0.5 kg
Pression
6.5 bar

Références spécifiques

Equipements standards

• Robuste bâti en acier nervuré à haute rigidité et stabilité. La structure assure un support optimal pour les groupes opérateurs

• Pupitre de commandes tournant en position ergonomique

• Rouleaux de support panneaux sur toute la longueur de la machine

• Positionnement automatique des groupes opérateurs lors du changement d'épaisseur du panneau, avec montée/baisse manuelles du presseur

• Presseur supérieur en acier avec doubles galets de pression en caoutchouc

• Courroie d’entrainement dentée avec câbles en acier à haute adhérence

• Affichage numérique mécanique de l'épaisseur du panneau choisie

• Cabine de protection des groupes pour la protection de l'opérateur

• Installation électrique avec API, interrupteur général verrouillable et disjoncteurs

• Arrêt d'urgence

• Aspiration centralisée

Groupe bac à colle

Bac à colle pour colle thermofusible à réchauffement rapide, revêtu de téflon à l'intérieur, ce qui assure un remplacement rapide de la colle. Rouleau encolleur avec résistance interne pour garantir une température constante de la colle. Contrôle de la température de la colle appliquée par thermorégulateur digital. Dispositif pour récupérer automatiquement la colle non utilisée. Chargement automatique pour chants en rouleaux avec massicot pour chants jusqu'à 3 mm d'épaisseur. Porte-rouleau tournant ø 730 mm. Deux rouleaux de pression. Réglage du guide en entrée selon l’épaisseur du chant, avec affichage du déplacement par compteur numérique. Possibilité de baisser manuellement la température du bac à colle après une interruption temporaire de l'utilisation de la machine.

Groupe coupe en bout

Le groupe est équipé avec moteur pour la coupe à 90° du chant antérieur et postérieur du panneau. La lame est positionnée et réglée par rapport à l'épaisseur du chant à appliquer. Affichage par compteur numérique.

Groupe d'affleurage superposé

Le groupe est équipé avec moteur et palpeurs horizontaux et verticaux à patin. pour aligner parfaitement les outils au point de coupe. Le groupe est complet avec fraises ø 75 combinées : une partie est utilisée pour affleurer les chants arrondis (2 mm ou 3 mm sur demande) et les chants minces chanfreinés (0,4 ÷ 1 mm). La partie droite de la fraise est utilisée pour affleurer les chants en bois jusqu'à 5 mm. Le simple déplacement axial des fraises permet de changer la position de travail de la fraise, le rayon, ou le chant en bois. L'épaisseur est affichée par 2 compteurs numériques.

Groupe racleur de chants

Le groupe permet la finition du chant en PVC/ABS de 2 mm (ou 3 mm sur demande). Il permet une finition optimale sans vibrations grâce, à sa structure de haute rigidité. La haute précision d'usinage est assurée par les palpeurs frontaux et verticaux à patin, pour aligner parfaitement les couteaux au point de coupe. Un jeu de couteaux R= 2 mm est livré avec le groupe (R= 3 mm en option). Escamotage manuel du groupe.

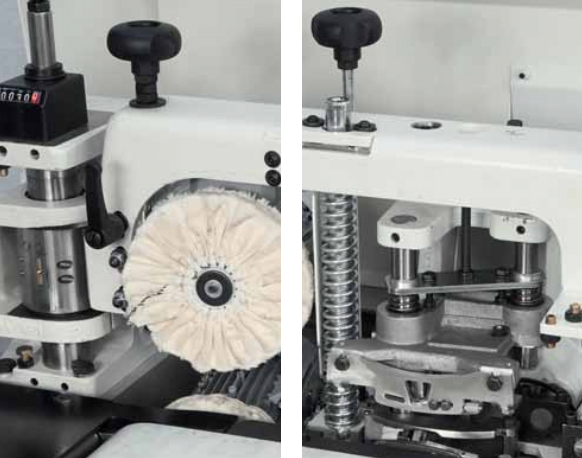

Groupe de brosses

Le groupe est équipé avec deux moteurs inclinables indépendants pour le polissage/nettoyage du chant.

*Chargement automatique pour chants en bandes jusqu’à 5 mm avec magasin N.B. Option nécessaire pour travailler avec le bord en alèse de 5 mm

*Kit outils pour affleurer R=3 mm au lieu de R= 2 mm (std): Remplace tous les outils de rayon 2 mm de série (par ex. affleureur et racleur) par des outils rayon 3 mm
