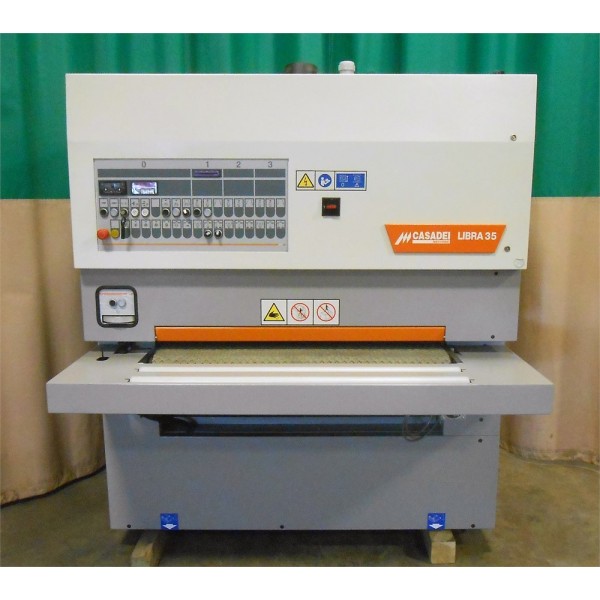

Libra 35/2 RTC 110
La calibreuse-ponceuse LIBRA 35 est une machine très polyvalente qui permet d’obtenir pièces parfaitement calibrées et bien finies avec un investissement limité. Elle est une machine indiquée pour l’usinage des éléments en bois massif; en plus elle peut être équipée pour le pré-ponçage et le ponçage de panneaux plaqués, aussi bien sur support plein qu’alvéolaire.
La LIBRA 35 a une structure robuste et compacte, une précision d’usinage impeccable, une facilité d’utilisation et sécurité pour l’opérateur.
Système de montée-baisse avec 4 colonnes de grande diamètre.
Table de travail
Tapis entraîneur en caoutchouc naturel sans jonctions. Le profil négatif du tapis assure une précision optimale.
Tables de rallonge avec deux rouleaux fous en entré et en sortie du tapis entraîneur (option pour LIBRA 10).
Montée/baisse de la table motorisée avec affichage électronique digital de la hauteur de travail.
Positionnement électronique de la table
Entraînement du tapis
Touts le machines de la Série Libra sont livrées en standard avec entraînement à 2 vitesses. La Libra 35, 45 et 65 sont également disponibles, sur demande, avec deux types différentes de variateurs continu de la vitesse d’entraînement:
- Motovariateur avec réglage par volant
- Variateur électronique (convertisseur statique) avec réglage de panneau de commande
Rouleau rainuré en acier Rouleau rainuré en caoutchouc
Patins entiers
Le groupe patin est équipé, en standard, avec un insert interchangeable rigide pour le ponçage du bois massif.
Rouleaux de pression standard
Livrés dans la version standard de toutes les machines.
Equipée dans la totalité des cas de la façon suivante:
*Libra 35 RTC 110 (1100 mm de largeur de travail) aux normes CE
*Version "X" pour RTC 110
- Sélecteur on/off du 1er rouleau “R” du tableau des commandes
- Sélecteur on/off du 2ème rouleau “TC” du tableau des commandes
- Positionnement électronique de la table
- Sélecteur on/off du 1er rouleau “R” du tableau des commandes
- Sélecteur on/off du 2ème rouleau “TC” du tableau des commandes
- Positionnement électronique de la table
*Centrage automatique du tapis entraîneur
* Moteur 15kW 20CV
CA1437
Fiche technique
- Longueur
- 1820
- Hauteur
- 1960 mm
- puissance
- 15 kW 20CV
Références spécifiques
|
Bâti |
• Tableau de commandes frontal |
|
Table |
• Montée-baisse motorisée de la table de travail avec affichage • Tapis d’entraînement en caoutchouc naturel 60 Sh • Tapis d'entraînement avec moteur à 2 vitesses • Double rouleaux en entrée et en sortie au tapis entraîneur |
|
Groupes opérateurs |
• Centrage des bandes par dispositif électronique pour réduire la consommation d'air comprimé • Rouleaux de tension de la bande avec rouleaux supérieurs basculant pour compenser d'éventuelles bandes coniques • Introduction des bandes par le côté gauche de la machine • Rouleau de pression en entrée en caoutchouc entaillé en 1ère position avec système anti-retour des pièces • Rouleaux de pressions flottantes (60 Sh) avec compression
|
|
Panneau électrique |
• Démarrage étoile-triangle automatique du moteur principal • Interrupteur de sécurité épaisseur • Barre frontale d'urgence • Micro-interrupteurs de sécurité sur toutes les portes • Micro-interrupteurs de sécurité côté bandes et tension bandes • Bouton d’arrêt d’urgence devant et à l'arrière de la machine • Interrupteur général à cadenas • Protection magnéto-thermique sur tous les moteurs |
N.B. La machine est livrée en standard avec voltage 400 volt et 50 hz et doit être alimentée avec tension triphasée + neutre + terre.
La machine peut-être livrée avec patin sectionné dans les versions Y, Z:
