Scie à format avec lame inclinable Xenia 40
  • Scie à format avec lame inclinable Xenia 40

Scie circulaire à format inclinable Xenia 40

15 457,20 €
11 592,90€ HT

13 911,48 € TTC Économisez 10%

Ergonomie et robustesse pour une coupe parfaite !

Quantité

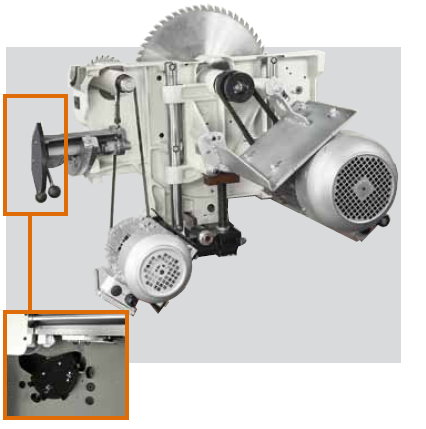

Groupe porte lame avec une structure en fonte nervurée et un nouveau groupe d'usinage assurent une qualité de finition optimale grâce à la totale absence de vibrations. Le réglage en hauteur sur guides ronds garantit des mouvements fluides même après plusieurs années d'utilisation.

Toutes les commandes sont placées à l'avant de la machine dans une position facilement accessible et ergonomique

Réglage de l'inciseur ; Le réglage rapide et précis de la lame de l'inciseur est obtenu grâce à un système de leviers qui garantit l'absence totale de jeux.

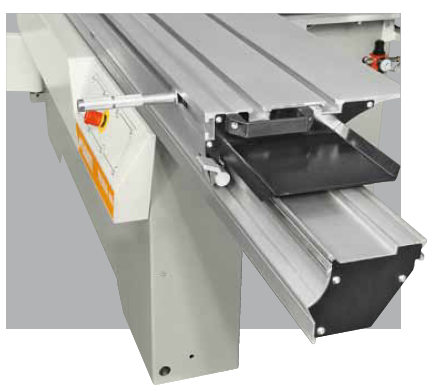

Coulissement fluide et précision sont les caractéristiques du chariot Casadei qui adopte un système de coulissement exclusif: profilés rigides en alliage léger, avec guides d'acier montés par rivetage, permettent une précision rectiligne sur toute la longueur du chariot.

Le résultat est remarquable: la précision est constante même après des années d'utilisation, sans aucun type d'entretien.

 Système exclusif !

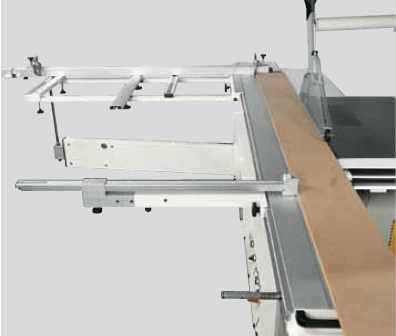

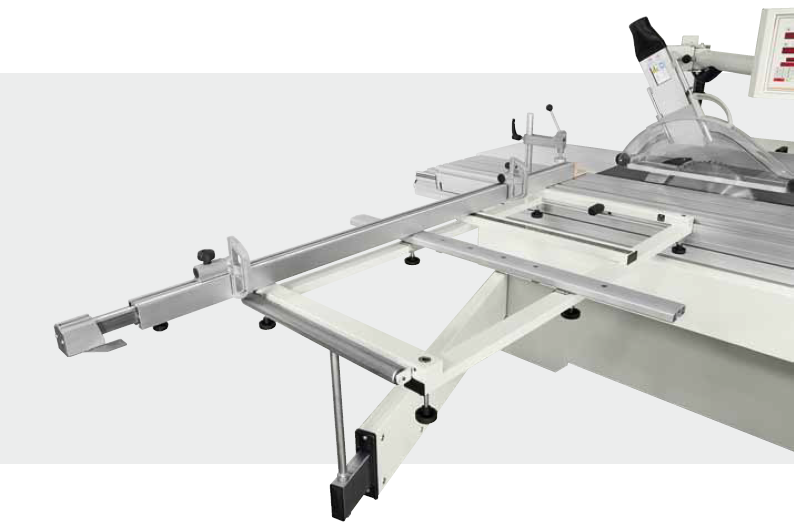

Le support d'équarrissage permet l'équarrissage de panneaux jusqu'à 3200 x 3200 mm (standard). Il est équipé d'une règle à deux butées réversibles et d'un rouleau fou pour faciliter le changement des panneaux de grandes dimensions. La règle permet aussi l'exécution de coupes inclinées jusqu'à 45°.

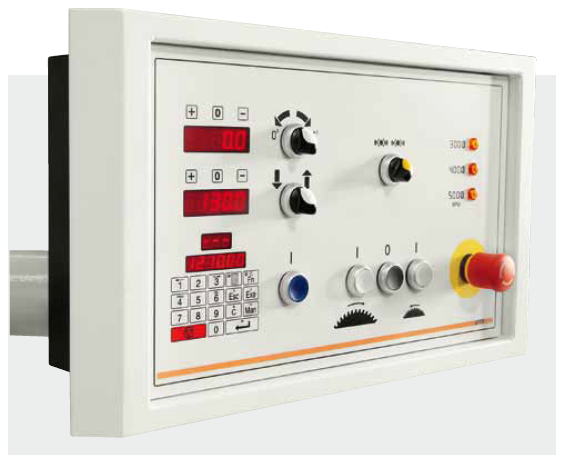

Pupitre de commande suspendu permet des réglages faciles et précis, inclu dans la version avec guide motorisé (en XENIA 40M version "A" sur demande).

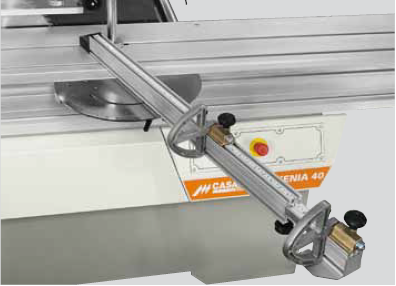

Dispositifs pour coupes angulaires équipé de (sur demande)

- guide télescopique avec deux butées réversible

-Prédisposition pour la section de l'angle

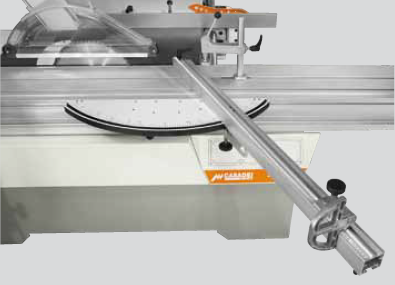

Dispositif pour coupes angulaires avec compensation automatique de la position de la butée (sur demande):

A chaque variation d'angle la distance entre la butée et la lame reste toujours constante, cela permet une mise au point rapide et un gain de temps en termes de coupes d'essai.

Dispositif pour coupes parallèles: particulièrement utile pour coupes d'affleurage sur pièces longues sur demande.

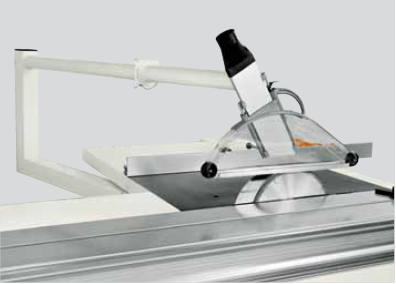

La protection de lame suspendu est fixé de biais pour augmenter la largeur de coupe utile au niveau du guide parallèle: une solution raffinée pour une flexibilité d'utilisation maximale.

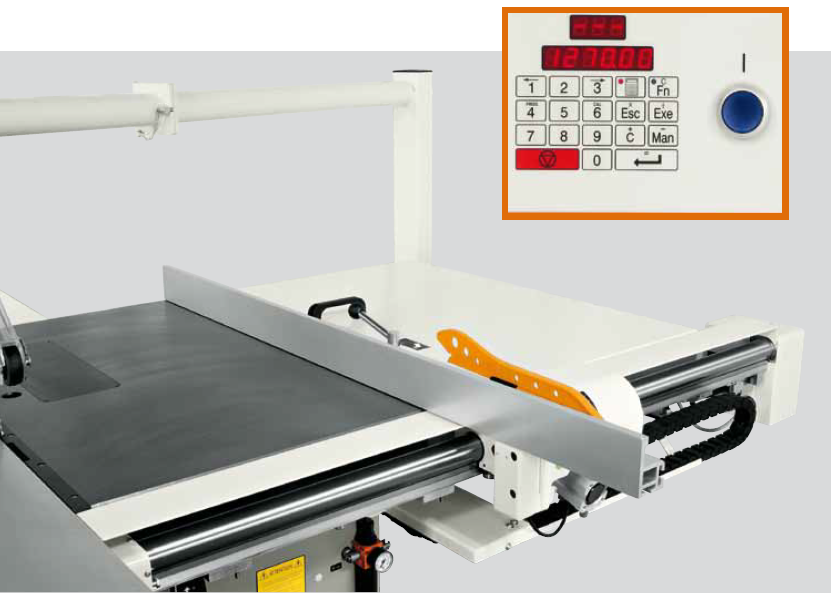

Guide parallèle motorisé avec positionneur électronique pour un confort et une précision inégalée: on établit une côte par clavier numérique et en pressant une touche le guide rejoint rapidement la position requise que l'on visualise sur un afficheur électronique. (en XENIA 40M version "A").

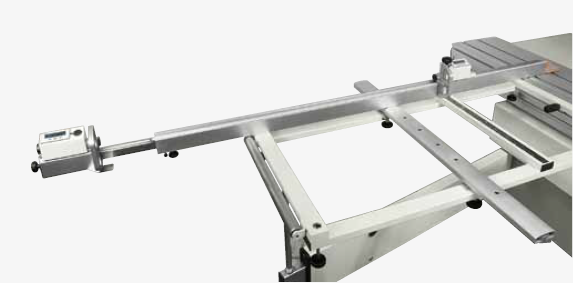

Guides d'équarrissage avec butées électroniques -LCD: Réglage rapide et facilté d'utilisation grâce à l'affichage électronique digital pour chaque butée.

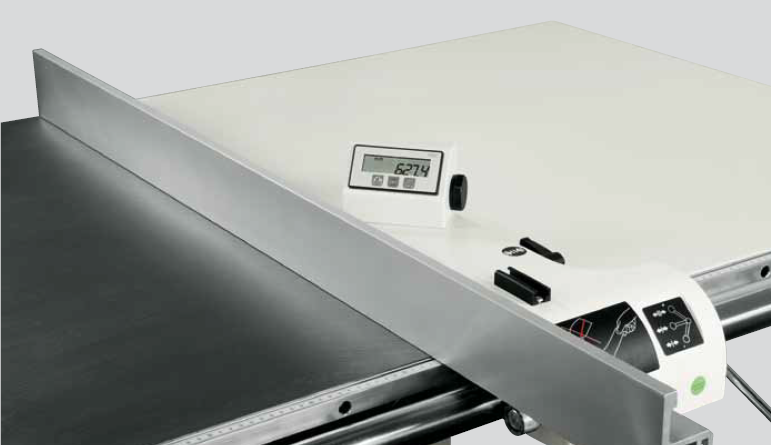

Lecteur électronique de position sur le guide parallèle avec système de détection sur bande magnétique et possibilité de déplacements relatifs et micrométriques sur demande.

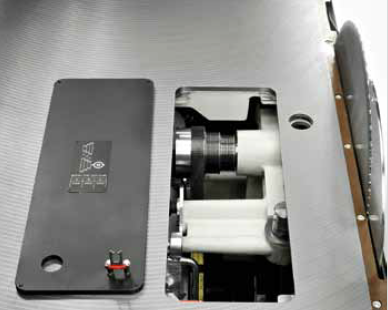

Trois vitesses de rotation de la scie: la variation est effectuée de manière pratique à travers l'ouverture située sur la table d'usinage. Standard pour Xenia 40 avec mouvements motorisées.

CA1587

Fiche technique

puissance
7 kW, 9CV
nombres de vitesse
1 vitesse
Table à déligner
3200 mm
Lame de sice
400 mm
Inclinaison lame de scie
0/45°
Hauteur de coupe maximale
140/97 mm
Guide parallèle
1270 mm
Aspiration
1 x 120 mm sur le bâti (opt protecteur suspendu 1 x 80 mm)
Protection
Protecteur sur couteau diviseur (type lame suspendu en version XENIAM standard)

Références spécifiques

Equipements standards

• Chariot en alliage léger anodisé avec système de déplacement sur guides en acier trempés et rectifiés fixées par rivets

Garantie de 10 ans sur le système de glissement du chariot

• Blocage du chariot en position opérateur

• Soulèvement et inclinaison du groupe lame par des volants situés sur l'avant de la machine (Xenia 40)

• Soulèvement et inclinaison du groupe lame motorisé (Xenia 40 M)

• Visualisation de l'inclinaison du groupe lame sur l'avant de la machine

• Groupe inciseur (sans lame) avec moteur indépendant et mise au point par l'extérieur de la machine

• Châssis à équarrir qui permet un positionnement rapide du guide pendant les coupes d'onglet

• Guide parallèle manuelle glissant sur barre en acier ø 40 mm avec réglage micrométrique et lecture de la position sur échelle métrique

• Rallonge de table en sortie

• Protection magnétothermique

• Bouton d'arrêt d'urgence

• Interrupteur général verrouillable

•Transformateur pour circuit auxiliaire 110 V.

• Démarrage direct du moteur principal

VERSION MOTORISÉ

*XENIA 40 M - Scie circulaire C.E.

- portillon d'accès pour le changement de la lame avec blocages rapides et micro interrupteur de sécurité

- boutons d'arrêt d'urgence sur l'avant de la machine et sur le côté du guide parallèle

- protection à la lame type suspendu

- frein automatique pour moteur lame principale

- certificat de conformité selon les normes CE

SUR DEMANDE :

*Version "A", avec commandes sur pupitre de commandes suspendu, avec guide parallèle motorisé par programmateur électrique FOX 100. Largeur de coupe 1270 mm, système de lecture pour le déplacement et la position du guide sur bande magnétique

*Version "AX", avec commandes sur pupitre de commandes suspendu, avec guide parallèle motorisé par programmateur électrique FOX 100. Largeur de coupe 1500 mm, système de lecture de la position par encoder


*Longueur chariot 3800 mm

*Boutons démarrage/arrête mobiles: Boutons sur pupitre mobile pour démarrage lame principale, inciseur et ses arrêtes

*Protection à la lame de type suspendu équipée de :

- système d'aspiration intégré, diamètre bouche d'aspiration, 80 mm

- exclusion totale de la table d'usinage

*Prédisposition pour DADO: Prédisposition mécanique pour utiliser un outil au lieu de la lame principale:

Caractéristiques:

- diamètre max. 203/8” mm

- diamètre interne: 30 mm

- épaisseur max. 20 mm

- profondeur max: 40 mm

N.B. Pour Xenia 30 la protection à la lame de type suspendu est obligatoire

GUIDE COUPES ANGULAIRES

*Guide pour coupes angulaires composé de :

- guide télescopique jusqu'à 1500 mm avec deux butées

- prédisposition pour la sélection rapide de l'angle (lunette)

*Guide pour coupes angulaires avec compensation de la position de la butée composé de :

- guide en aluminium avec butée

- prédisposition pour la sélection rapide de l'angle (lunette)

*Châssis à équarrir avec dispositif de compensation butées: Châssis à équarrir avec dispositif qui permet la compensation automatique de la position des butées

*Guide d'équarrissage avec 2 indicateurs LCD pour butées: N.B.: Capacité visualisation de 330 mm. à 3200 mm.

*Butée d'équarrissage supplémentaire avec affichage LCD: Complète de réglage micrométrique avec lecteur digital électronique indépendant; avec système de lecture sur bande magnétique et affichage sur display LCD

N.B. Uniquement disponible avec “Guide d'équarrissage avec indicateurs LCD“

*Butée mécanique supplémentaire: N.B. Recommandé en combinaison de guide coupes angulaires avec indicateurs LCD, en cas d'usinage pièces moins de 330 mm


GUIDE COUPES PARALLÈLES

* Largeur de coupe 1000 mm au guide parallèle

*Largeur de coupe 1500 mm au guide parallèle

*Guide pour coupes parallèles: Installation rapide sur le chariot. Dispositif équipé d'une règle millimétrique

*Lecteur électronique de position pour guide parallèle

- déplacement manuel avec visualisation de la cote par l'avant et le côté de la machine

- sélecteur pour guide haut et bas

- boutons de pré-réglage

- lecture de la position sur bande magnétique

- possibilité de déplacements relatifs


OPTIONS PUISSANCE MOTEUR

*Moteur kW9 CV12 hz50(kW11 CV15 hz60)(S6) avec démarrage étoile triangle automatique N.B. Déjà inclus dans la Version “A”

USINAGE AUTRES MATÉRIAUX

*Prédisposition machine pour l'usinage des autres matériaux: Prédisposition machine pour l'usinage de matériaux autres que le bois tels que le liège, du caoutchouc dur ou en plastique, contreplaqué recouvert de matière plastique. Usinages des matériaux métalliques et composants avec base de bois-béton sont exclus. Système de nettoyage supplémentaire pour le guides du charriot inclus.

N.B. Puisque il y à beaucoup des matériaux extra-bois, il est nécessaire d'envoyer des échantillons à Casadei-Busellato pour une évaluation technique avant d'offrir la machine.

N.B. Il est recommandé l'utilisation d'un système d'aspiration avec dispositif de capture chutes pour éviter l'endommagement du système d'aspiration. Selon le type de matériau à usiner, il est nécessaire d'équiper la machine avec outils appropriés; demandez à votre fournisseur de outils.

*Dispositif de micro lubrification de la male (matériaux plastiques et alliages légers en aluminium): Dispositif pour la lubrification de la lame équipé avec système de réglage de la quantité de liquide nébulisé.

N.B. Dispositif obligatoire pour l'usinage de métaux légers

N.B. Dispositif recommandé pour l'usinage de matières plastiques particulaires.

N.B. Il est obligatoire de choisir l'option “Configuration machine pour l'usinage de matériaux non-bois”
