Xenia 60 A
  • Xenia 60 A

Scie circulaire à format inclinable Xenia 60 "Version A"

24 415,20 €
18 311,40€ HT

21 973,68 € TTC Économisez 10%

COUPES PARFAITES, ERGONOMIE, ROBUSTESSE!

Quantité

Coupes parfaites!

La nouvelle gamme de scies à format Casadei est conçue pour répondre de manière adéquate aux nécessités d’un marché toujours plus exigeant et qualifié. Casadei, forte de plus de 60 ans de présence sur les marchés mondiaux, offre, avec cette nouvelle gamme, l’expression maximale de son expérience productive.

Leader en qualité et précision Casadei depuis plus de 35 ans utilise le système de coulissement du chariot par guides prismatiques avec interposition de billes, qui assure un mouvement précis et doux. Le contact entre guide et billes permet à la poussière d’être éliminée facilement. Le chariot, en aluminium anodisé, peut être bloqué dans toutes les positions. Boutons de marche/arrêt intégrés dans le chariot coulissant, disponibles sur demande.

Le nouveau profil “multichambre” de la section du chariot et sous chariot, assure une haute résistance à la torsion et à la déformation.

Groupe de scie Xenia 60A !

Qualité, précision et absence de vibrations Le groupe scie avec structure à anneau fermé, résiste à chaque type de torsion. Le mouvement vertical du groupe lame est guidé par des barres cylindriques rectifiées, sur lesquelles des paliers-douilles à billes glissent (ball-bushing).

L’inciseur, avec motorisation indépendante, dispose d’une réglage mécanique par système précis sans jeux et repositionnement rapide.

Pupitre des commandes suspendu, disponible sur demande pour la Xenia 60 A.

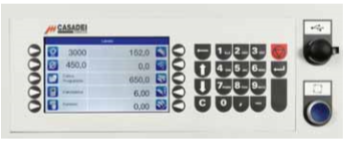

Contrôle numérique, standard pour toutes versions “A”, avec écran LCD à couleurs de 7” en format 16/9.

- Possibilité de gérer touts les axes de la machine

- Clavier alphanumérique

- Capacité de mémoire de 300 programmes de travail

- Contrôle de la vitesse de rotation de l’arbre toupie (si la machine est équipée avec convertisseur statique)

- Porte USB pour charger les paramètres de travail

Protecteur à pont avec buse d’aspiration. Standard.

Guide pour coupes d’onglet avec compensation de la position de la butée par rapport à la lame pour les angles utilisés. Disponible sur demande.

Châssis d’équarrissage de grandes dimensions:

Xenia 60: châssis d’équarrissage complet d’un rouleau fixe au bout, guide d’équerrage avec 2 butées réversibles, inclinable, pour l’exécution de coupes d’onglet.

Guide pour coupes en équerre avec affichage électronique digital sur chaque butée (3) avec système de lecture de la position des butées réversibles sur bande magnétique. Disponible sur demande.

Deuxième châssis d’équarrissage avec rail de glissement pour les panneaux des grandes dimensions. Disponible sur demande.

Barre de pression toute longueur qui est très utile pour le découpage de feuilles de matériel mince. Disponible sur demande.

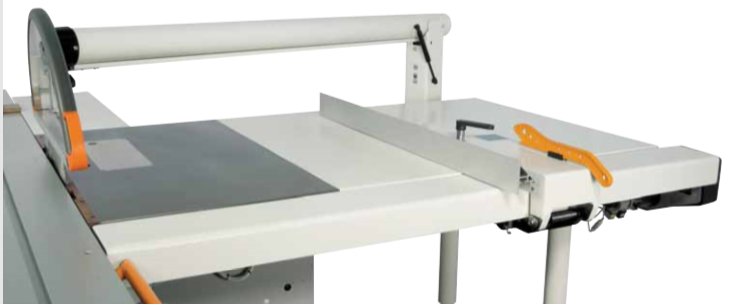

Guide parallèle avec positionnement par contrôle numérique, disponible sur demande. Le guide parallèle est positionné par une vis à recirculation des billes et il glisse sur un guide prismatique THK. Le guide peut être tourné de 90° pour couper bois minces et est totalement escamotable sous la table. Système anticollision.

CA1536

Fiche technique

Poids
900 kg
puissance
7 kW, 9,5 CV
nombres de vitesse
3 vitesses de rotation
Hauteur de table
900 mm
Lame de sice
Diamètre max. 400 mm
Inclinaison lame de scie
0-45°
Hauteur de coupe maximale
130 mm
Guide parallèle
Numérique: 1270 mm
Aspiration
Diamètre 120 mm sur le bâti (1300 m3/h), 20 m/s
Protection
Protecteur à lame suspendu
Vitesse de rotation
3000 / 4000 / 5000 tr/min

Références spécifiques

Téléchargement

Documentation Xenia gamme "TOP"

Téléchargement (1.72M)

Equipements standards

• Chariot en alliage léger équipé de système de déplacement sur guides en acier trempés, rectifiés et fixés au chariot par rivetage.

• Groupe inciseur avec motorisation indépendante, mise au point de l'extérieur et butées de ré-positionnement rapide de la lame. Prédisposé pour lames doubles à réglage rapide.

• Châssis à équarrir équipé de traverse mobile en alliage léger pour le positionnement rapide du guide dans les coupes angulaires

• Guide pour coupes parallèles coulissant sur barre ronde de 50 mm de diamètre et réglage micrométrique

• Presseur excentrique

• Rallonge de la table côté sortie

• Protection magnétothermique

• Transformateur pour circuit auxiliaire 110V.

• Démarrage direct du moteur principal

- Positionneur électronique à 4 axes pour le soulèvement et l'inclinaison du groupe lames, et le soulèvement et réglage inciseur sélectionnables par clavier numérique et visualisés sur display LCD

- Possibilité de mémorisation jusqu'à 300 programmes d'usinage

- Protection aux lames sur potence avec aspiration incorporée, diamètre bouche d'aspiration 100 mm

- Portillon d'accès au changement des lames avec blocages rapides et micro-interrupteur de sécurité

- Boutons d'arrêt d'urgence sur l'avant machine et côté guide parallèle

- Frein moteur automatique pour la lame principale

- Largeur de coupe sur guide parallèle 1270 mm

- Certificat de conformité selon normes CE

*Console de commandes sur potence

*Longueur chariot coulissant 3800 mm

*Boutons démarrage/arrête mobiles


*Prédisposition pour DADO: Prédisposition mécanique pour utiliser un outil au lieu de la lame principale: Caractéristiques: - diamètre max. 203/8” mm - diamètre interne: 30 mm - épaisseur max. 20 mm - profondeur max: 40 mm

*"Pro-lock" système de blocage rapide pour lame principale

*Châssis supplémentaire avec support glissement sur rail

GUIDE COUPES ANGULAIRES

*Guide pour coupes angulaires sur le chariot: Le guide est équipé de butée extensible pour mesures de coupe jusqu'à 1500 mm N.B. : Non disponible avec tous les dispositifs avec la même fonction

*Guide pour coupes angulaires avec compensation: Le dispositif permet la compensation de la position de butée par rapport à la lame, indépendamment des angles utilisés et comprend le guide en alliage léger, pour les dimensions jusqu'à 1500 mm

*Châssis à équarrir avec dispositif de compensation butées: Châssis à équarrir avec dispositif qui permet la compensation automatique de la position des butées

*Guide d'équarrissage avec LCD: Le guide est équipée avec bande magnétique de lecture sur guide d'équarrissage complète avec: - Affichage électronique digital pour chaque butée - Alimentation à batterie incorporée - 3 butées escamotables

*Guide pour coupes complémentaires: Le dispositif est appliqué à la guide d'équarrissage standard de la machine.


GUIDE COUPES PARALLÈLES

*Largeur de coupe 1000 mm sur guide parallèle

*Largeur de coupe 1500 mm sur guide parallèle

*Guide supplémentaire pour les coupes parallèles rapide à installer sur le chariot, muni de règle millimétrique, de butée extensible pour les coupes jusqu'à 1000 mm et de système de référence millimétrique pour la première coupe d'affleurage

*Guide parallèle motorisée: Avec visualisation électronique de la position. - barre de glissement ø 50 mm  - lecture de la position par bande magnétique - exclusion de la table de travail - blocage pneumatique - mouvements incrémental

*Guide parallèle gérée du CN sur guides prismatiques linéaires: Avec affichage électronique des cotes établies L' axe est contrôlé en courante continue. Le dispositif est équipé de :

- Largeur de coupe au guide parallèle 1500 mm

- Profil de guide spécial en aluminium pour maintenir automatiquement la cote de  guide

- Possibilité de mémorisation jusqu'à 300 programmes d'usinage

- Programmation de cotes en séquence pour l'exécution de 6 coupes maximum dans un programme unique

- Déplacement sur guide prismatique de précision par patins à recirculation de billes

- Transmission par l'intermédiaire de vis à recirculation de billes ; vitesse maxi. 25 m/min.

- Corps du guide amovible au dessous de la table d'usinage


OPTIONS PUISSANCE MOTEUR


*Moteur 9kW 12CV 50Hz (11kW 15CV 60Hz)(S6)

Convertisseur statique pour change de vitesse de 2700 à 6000 t/min

- Choix de la vitesse lame par sélecteur du tableau de commandes avec affichage digital électronique du nombre de tours.

- Démarrage automatique du moteur principal

- Système de freinage électronique

N.B.: Disponible seulement sur versions A avec puissance moteur 9 kW (12 CV) Hz 50-11 kW (15 CV) Hz 60 (S6)
