Ala 20 S
  • Ala 20 S

Plaqueuse de chants ALA20S

A partir de : 11 408,00€ HT

A partir de : 13 689,60 € TTC

La plaqueuse Ala 20 S est la proposition de Casadei pour l'artisan. Dimensions réduites, possibilité de travailler des épaisseur de 50 mm max, précision d'usinage et robustesse placent ce produit au bout de sa catégorie

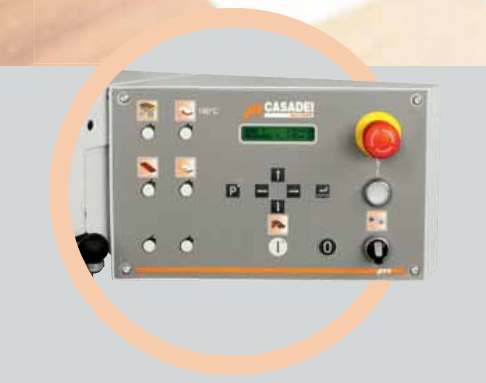

Pupitre de commandes en position ergonomique à l'entrée de la machine. La plaqueuse et les groupes opérateurs sont complètement gérés par AP.

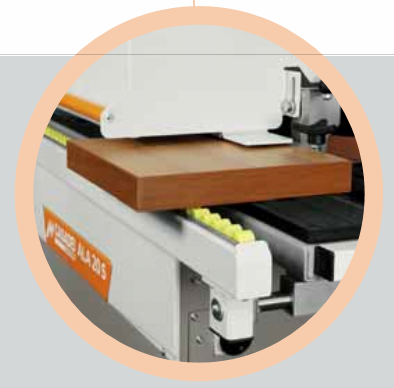

 Epaisseur du panneau usinable 50 mm Maximum

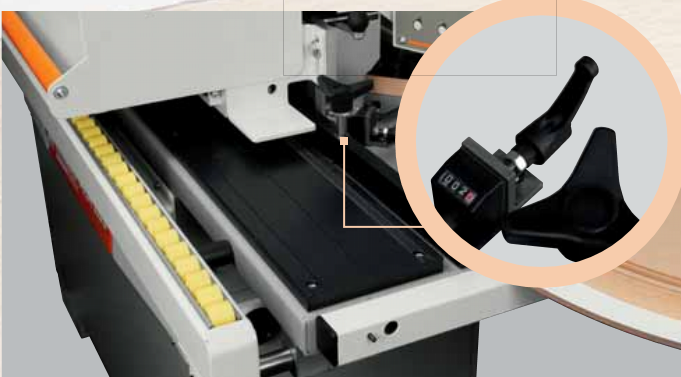

Guide en entrée à étalonnage micrométrique selon l'épaisseur du chant à coller. L'épaisseur du chant à appliquer est indiquée par un numérateur numérateur mécanique décimal.

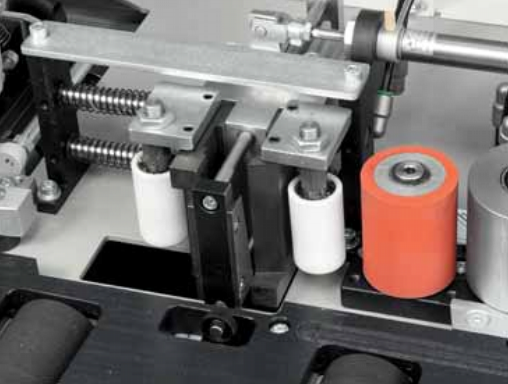

Le groupe encolleur comprend le massicot pour la coupe du chant, un bac à colle de 0,5 kg de capacité environ et 2 rouleaux presseurs.

Le réglage de la température est électronique et la machine est équipée avec la fonction intégrée dans le PCL pour baisser la température lorsque la machine n'est pas utilisée temporairement.

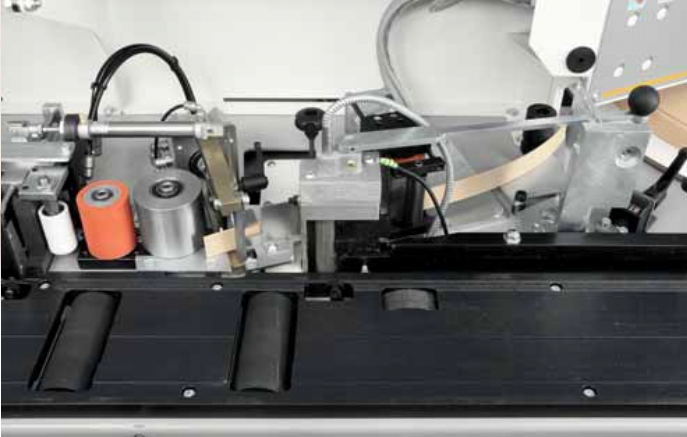

Groupe de coupe en bout de précision avec système d'accrochage pour la coupe du chant excédant sur le coté frontal et arrière du panneau. Le groupe ne demande aucun étalonnage.

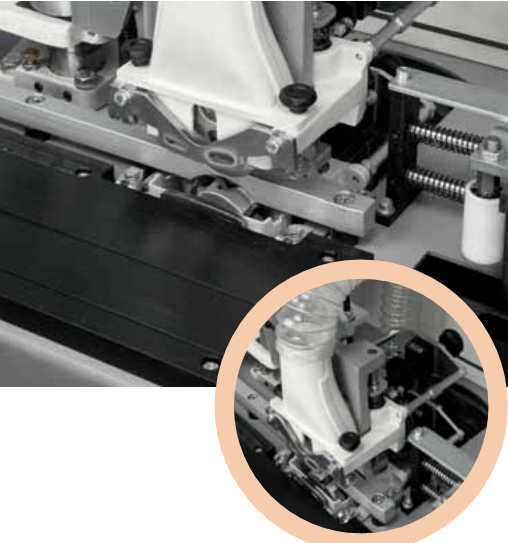

Equipé de fraises combinées, il permet l'affleurage des chants arrondis (épaisseur 2mm) et des chants minces (épaisseur 0,4 : 1 mm) sans changer de fraises. Le simple déplacement axial des fraises par deux poignées de numérateurs mécaniques décimaux permet de changer de chant arrondi à chant mince.

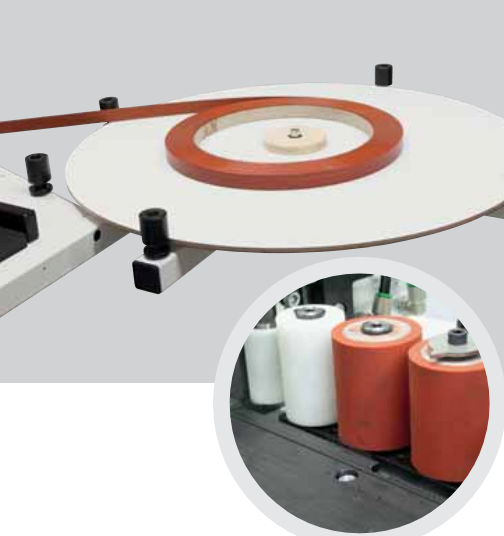

Disque porte-rouleaux pour chants de 730 mm de diamètre avec rouleaux latéraux de limitation. Premier rouleau de pression réglable.

CA1198

Fiche technique

Longueur
1950 mm
Poids
300 kg
Hauteur de table
904 mm
Aspiration
1 x 120 mm, 1 x 60 mm
Épaisseur du chant
0.4 - 2 mm (en bande 0.5 - 5 mm)
Épaisseur du panneau
12 - 50 mm
Longueur mini panneau
190 mm
Largeur mini panneau
65 mm
Vitesse d'avance
6 m/min
Air comprimé
Oui
Capacité réservoir
bac à colle 0.5 kg
Pression
6.5 bar

Références spécifiques

Téléchargement

Documentation ligne pann "Basic"

Téléchargement (779.08k)

Equipements standards

• Robuste bâti en acier nervuré à haute rigidité et stabilité. La structure assure un support optimal pour les groupes opérateurs

• Pupitre de commandes tournant en position ergonomique

• Rouleaux de support panneaux sur toute la longueur de la machine

• Positionnement automatique des groupes opérateurs lors du changement d'épaisseur du panneau, avec montée/baisse manuelles du presseur

• Table anti-frottement avec 3 rouleaux

• Mouvement du panneau avec entraîneur supérieur avec bande dentée haute -adhérence et câbles en acier à l'intérieur

• Affichage numérique mécanique de l'épaisseur du panneau choisie

• Guide en sortie en aluminium anodisé

• Cabine de protection des groupes pour la protection de l'opérateur

• Installation électrique avec API, interrupteur général verrouillable et disjoncteurs

• Arrêt d'urgence

• Aspiration centralisée et aspiration dédiée pour les fumes de la colle

Groupe bac à colle

Bac à colle pour colle thermofusible à réchauffement rapide, revêtu de téflon à l'intérieur, ce qui assure un remplacement rapide de la colle. Rouleau encolleur avec résistance interne pour garantir une température constante de la colle. Contrôle de la température de la colle appliquée integrée dans le API. Dispositif pour récupérer automatiquement la colle non utilisée. Chargement automatique pour chants en rouleaux avec massicot pour chants jusqu'à 2 mm d'épaisseur. Porte-rouleau tournant ø 730 mm. Deux rouleaux de pression: le premier en acier et le deuxième en caoutchouc. Réglage du guide en entrée selon l’épaisseur du chant, avec affichage du déplacement par compteur numérique. Fonction de réduction de la température du bac à colle après une interruption temporaire de l'utilisation de la machine integrée dans le API.

Groupe coupe en bout

Le groupe pneumatique pour la coupe à 90° du chant antérieur et postérieur du panneau. Exclusion du groupe par API

Groupe d'affleurage superposé

Le groupe est équipé avec palpeurs verticaux à patin pour aligner parfaitement les outils au point de coupe. Le groupe est complet avec fraises ø 75 combinées: une partie est utilisée pour affleurer les chants arrondis (2 mm ) et les chants minces chanfreinés. La partie droite de la fraise est utilisée pour affleurer les chants en bois jusqu'à 5 mm. Le simple déplacement axial des fraises permet de changer la position de travail de la fraise, le rayon, ou le chant en bois. L'épaisseur est affichée par 2 compteurs numériques.
