Combiné 5 opérations C41 ES
  • Combiné 5 opérations C41 ES

Combiné 5 opérations C41ES

A partir de : 23 731,00€ HT

A partir de : 28 477,20 € TTC

La Combinée Universelle C 41 ES est conçue pour satisfaire les clients les plus exigeants. Les solutions techniques adoptées et ses prestations la placent entre les machines professionnelles haut de gamme à hautes performances. Les caractéristiques techniques de robustesse et facilité qui la rendent unique dans sa catégorie.

Quantité



Groupe lame en fonte avec système de montée/baisse vertical de la lame principale sur guides en queue d’aronde, système d’inclinaison sur deux lunettes en acier. Le système de montée/baisse motorisé de la lame principale est disponible sur demande.

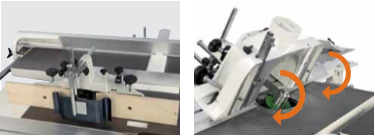

Le guide à trois mouvements linéaires avec afficheur numérique décimal et mémoire de repositionnement permet de régler la machine sans exiger des essais, la première pièce est déjà parfaite!

Changement d’usinage très rapide!

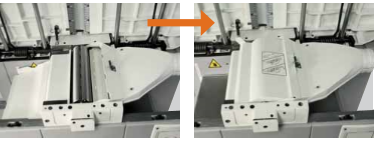

Le passage dégau/rabot requiert quelques instants seulement, les tables dégau se soulèvent simultanément très facilement.

CA1691

Fiche technique

Poids
1285 kg
puissance
6,6 CV / 5 kW
Branchement
Triphasé
nombres de vitesse
3500 / 6000 / 8000 / 10000 tr/min
Table à déligner
2250 mm
Lame de sice
350 mm avec inciseur installé
Inclinaison lame de scie
0° / 45°
Hauteur de coupe maximale
117 / 84 mm
Guide parallèle
largeur de coupe 1000 mm
Aspiration
4 x 120 mm, 20 m/s, toupie (750 m3/h), scie (1020 m3/h), D-R (850 m3/h)
Largeur de dégauchissage
410 mm
Longueur de la table d'entrée
1100 mm
Longueur de la table de sortie
1100 mm
Diamètre outil
max. 240 mm
Vitesse d'avance
6 - 12 m/min

Références spécifiques

Caractéristiques générales


• Robustes tables de travail en fonte nervurée

• Groupes opérateurs avec réglage par volants fixes

• Boutons de on/off pour moteur dégau, scie et toupie de la position opérateur

• Aspiration avec 3 bouches de diamètre 120 mm chacune

Scie circulaire

• Groupe de sciage en fonte avec inciseur à moteur indépendant. L'inclinaison se réalise par 2 secteurs latéraux à haute rigidité

• Chariot en alliage léger anodisé. Les guides de glissement en acier trempé sont fixés par sertissage (dimensions du chariot: 360 x 2250 mm).

• Châssis à équarrir avec dimensions 1200x650 mm. Le dispositif comprend un guide télescopique incliné vers l'opérateur avec 2 butées d'équarrissage réversibles et presseur, un support télescopique et un rouleau fou pour faciliter le chargement et le déchargement du panneau

• Indicateur l'inclinaison lame scie

• Protection lame scie placée sur couteau diviseur

• Guide scie pour la coupe parallèle avec réglage micrométrique. Le guide glisse sur barre ronde en acier et est équipé d'un support à haute rigidité en fonte

• Rallonge de la table scie-toupie

Toupie

• Indicateur de la hauteur arbre toupie (1/10 mm)

• Guide toupie à réglage micrométrique avec trois déplacements complète de indicateurs numériques et mémoire pour le repositionnement facile. Diamètre maximal outil 240 mm.

• Guide pour usinages de façonnage (seulement pour versions C.E.)

• Inverseur de rotation de la toupie

• Afficheur vitesse à led

Dégauchisseuse

• Tables dégau avec ouverture simultanée et blocage unique

• Protection arbre dégau

• Guide pour le dégauchissage coulissant sur une barre ronde en acier et équipé de support à haute rigidité en fonte (1800x150 mm)

Raboteuse

• Table rabot avec 4 vis de montée/baisse

• Rouleau d'entraînement en entrée au rabot, hélicoïdal, ø 49 mm

• Rouleau d'entraînement en sortie au rabot, en acier satiné, ø 49 mm

• Indicateur de la hauteur de rabotage (1/10 mm)

*Mortaiseuse: Équipée avec mandrin de 16 mm et hotte d'aspiration ø 120 mm. Structure en fonte. Table avec dimensions 470x230 mm. Courses X= 160 mm Y= 120 mm Z= 110 mm


*Mandrin auto-centrant 0 ÷ 16 mm (Wescott)

*Mandrin avec pince 5-10-16 mm

*Roues pour déplacer la machine

OPTIONS SCIE CIRCULAIRE

*Table supplémentaire sur le chariot pour le support des panneaux à grandes dimensions

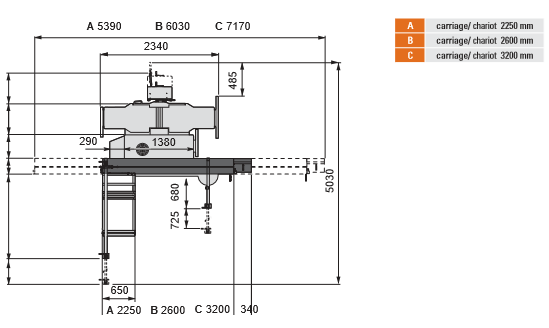

*Version avec course maxi à équarrir 2600 mm

*Version avec course maxi à équarrir 3200 mm

*Boutons de marche-arrêt intégrés dans le chariot pour le démarrage de la lame principale, lame inciseur et arrêt relatif N.B. Uniquement disponible pour version avec chariot 2600 mm et 3200 mm

*Deux vitesses à la scie (3500-5000 Tr/mn)

*Dispositif pour coupes angulaires: Le dispositif est équipé avec un système de sélection rapide de l'angle et comprend un guide télescopique avec deux butées réversibles

*Dispositif pour coupes angulaires prédéfinies: Le dispositif est positionné sur le châssis à équarrir

*Châssis à équarrir avec dispositif de compensation butées: Châssis à équarrir avec dispositif qui permet la compensation automatique de la position des butées

*Guide pour coupes angulaires avec deux lecteurs LCD pour butées: N.B.: Capacité visualisation de 330 mm. à 3200 mm.

*Butée angulaire supplémentaire: Complète de réglage micrométrique avec lecteur digital électronique indépendant; avec système de lecture sur bande magnétique et affichage sur display LCD N.B. Uniquement disponible avec “Guide d'équarrissage avec indicateurs LCD“

OPTIONS TOUPIE

*Tables en alliage pour guide toupie léger anodisé

*Table et protection à tenonner ø 275 mm (diamètre maxi outil 275 mm)

*Plaque et capot à tenonner Ø 320 mm (Diamètre maxi de l'outil 320 mm avec inter-blocage électrique pour permettre seulement la vitesse de 3500 T/min 50 Hz, 4000 T/min 60Hz) N.B. Non disponible pour versions USA/Canada N.B. Disponible seulement avec diam. arbre 40 et 50 mm

*Prédisposition électrique et support amovible pour l'entraîneur: N.B. Pour version avec protection électrique le bâti est sans prise. L'entraineur doit être connecté à l'extérieur.
*Toupie inclinable 90°/45° équipée de : • Affichage de l'inclinaison arbre toupie • Volant fixe

*Arbre toupie interchangeable: Hauteur utile de l'arbre 90 mm (70 si ¾") N.B. Non disponible avec le code CA2104 Non disponible avec arbre toupie ø 32 mm.

*Arbre toupie de rechange: Les diamètres disponibles sont : 30 mm; 1”, 3/4”, 1” ¼, 35 mm, 40 mm, 50 mm, mandrin porte-pinces.

*Arbre toupie de rechange avec mandrin porte pinces: Complète de pince 1/2”

*Montée/baisse et inclinaison motorisé des groupes (toupie fixe) avec indicateurs digitaux N.B. Non disponible avec moteurs monophasés 50 Hz N.B.: Non disponible avec option arbre toupie inclinable

*Montée/baisse et inclinaison motorisé des groupes opérateurs (arbre toupie inclinable) avec indicateurs digitaux N.B.: option arbre toupie inclinable obligatoire N.B.: non disponible avec moteurs monophasés et versions avec protections électriques

OPTIONS DÉGAUCHISSEUSE ET RABOTEUSE

*Rouleau d'entraînement en sortie en caoutchouc

*Arbre dégau type TERSA avec 4 couteaux

*Arbre dégau à spirale avec 3 série de couteaux  - Nr. 66 couteaux 15x15x2,5 mm à 4 lames avec vis auto-bloquantes et auto- centrées. - Nr. 1 clé dynamométrique pour le blocage correct et en toute sécurité des couteaux - Nr. 2 inserts pour la clé dynamométrique N.B. Avec moteurs monophasés la prise de bois maxi change selon le tableau inclus dans le manuel d'utilisation et maintenance

*Protection à pont arbre dégau

OPTIONS PUISSANCE MOTEUR

*Trois moteurs triphasé 7 kW 9,5 HP 50 Hz (S6) avec démarrage étoile triangle automatique N.B. Non disponible pour moteurs à 60 Hz

*Trois moteurs monophasé 3,6 kW 4,8CV Hz 60 (S1)
