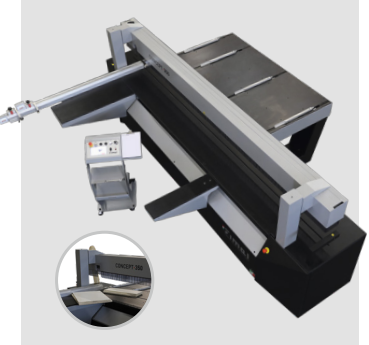

CONCEPT 350 PLUS

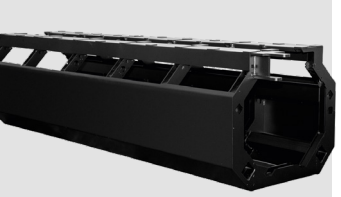

STRUCTURE DU CORPS DE MACHINE 2.0 QUI COMPREND:

• Plan fixe frontal et guide à équarrissage renforcés

• Plan frontal avec 2 supports de référence de précision avec verrouillage par goujones

• Système de fixation et réglage micrométrique assoupli

• Fente d’évacuation de la poussière entre le guide à équarrissage et le plan phénolique

• Extension arrière du guide à équarrissage plus grand à 190 mm

• Porte à charnière qui peut être ouvert pour inspection et nettoyage

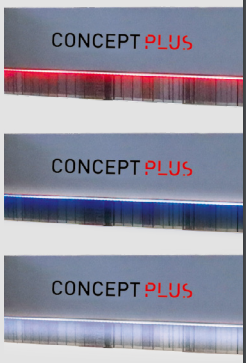

LUMIÈRES LED SOUS LE PRESSEUR

La structure principale est usinée avec une machine CNC avec une seule configuration pour assurer la planéité, équerrage de toutes les mesures. Concept est disponible en 3 versions avec différentes longueurs à équarrir: 2600/3200/3800 mm.

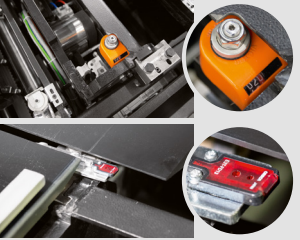

Le réglage de la profondeur de la rainure ou incision est faite par simple rotation de la douille avec un compteur décimal numérique. Concept est équipé d’un système de lecture du panneau en mesure de déterminer la largeur de placer automatiquement la lame à proximité de l’extrémité du panneau lui-même, en évitant l’attente courses vides résultant des économies de temps.

En plus de rendre la machine plus sûre, le presseur sur toute la longueur assure une excellente stabilité de la pièce, également idéal pour les panneaux non planes ou mince. Comme toute scie à format du conception traditionnelle, Concept peut incliner la lame jusqu’à 46 °, l’inclinaison est géré par Plc avec affichage numérique décimal.

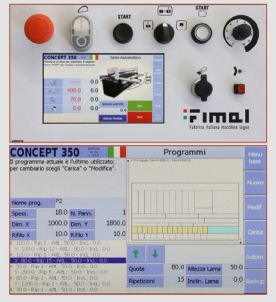

Installé sur un piédestal mobile, le panneau de commande est facilement transportable dans chaque zone de travail à la fois sur l’avant et l’arrière de la machine. Doté du Plc avec la mémoire jusqu’à 250 programmes, gère jusqu’à 3 axes avec affichage indépendant pour le guide arrière, l’inclinaison de la lame et la projection de la lame (sur demande) Dans le tableau il y a un bouton Start pour le positionnement des axes, sélecteur 3 position qui vous permet de choisir les fonctions de gravure seulement, la gravure et la découpe, coupé juste optimiser davantage la machine cyclique. Start pour commencer la cycle du coupe à pression maintenue jusqu’à ce que la descente complète d u presseur, évitant l’intrusion accidentelle par des tiers. Potentiomètre de réglage de la vitesse du chariot porte-lame de 4 à 40 m/min.

La guide télescopique solide extensible jusqu’à 2.500 mm (3.400 mm sur demande) avec deux butées mécaniques (une benne), est montée sur un grand plancher pour donner un soutien approprié pour le panneau. Sur demande sera fourni un visualiseur numérique.

Le guide arrière motorisé et programmable double butée tournante (space saving System), grâce à son système innovant,fonctionne de façon autonome quels de deux de butée on peut utiliser selon la demande de mesure. La distance entre les deux butées de 420 mm permet d’avoir un support valable pour les coupes parallèles.

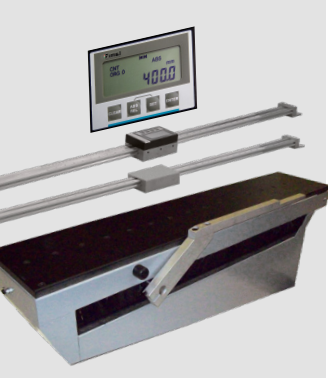

L’équipement standard comprend une table de dégagement rapide détachable, facilement positionnable sur l’avant et l’arrière de la machine pour le support de grands panneaux. Fourni sur demande d’autres tables pour satisfaire tous les types de besoin, auxquelles peut être appliquée, le dispositif de coupes parallèles avec arrêt unique avec affichage mécanique et numérique (ouverture jusqu’à 900 mm). Sur demande troisième butée motorisée pour des coupes parallèles des panneaux de plus de 1500 mm de longueur. Régulation électronique, course maximale de 650 mm, en plus de cette mesure l’arrêt descend sous le plan. Plan de support inclus, avec possibilité de déplacement manuel le long de la machine.

Arrêt multi-stop électronique monté sur un chariot amovible composé de 4 butée de rotation pour un entraxe totale de 2.000 mm et ouverture jusqu’à 1.300 mm. Accessoire qui facilite l’exécution de coupes parallèles avec des panneaux particulièrement longs et étroits, avec une précision décimale. Butées de 26 mm d’épaisseur pour permettre le placement de 2 panneaux superposés. Une ultérieur fonctionnalité est fourni par l’auto-exclusion des 4 butées sous la table, géré par le panneau de commande.

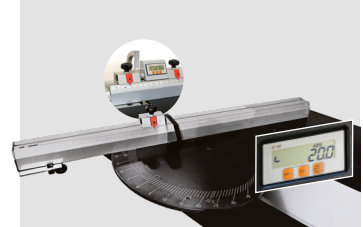

Sur demande sera fourni un table pratique pour des coupes en angle amovibles, avec la lecture mécaniques des angles + - 50° et l’extension jusqu’à 2400 mm. Sur demande peut être fourni affichage numérique du angle guide et / ou une paire de butée numérique pour faciliter la lecture des parts.

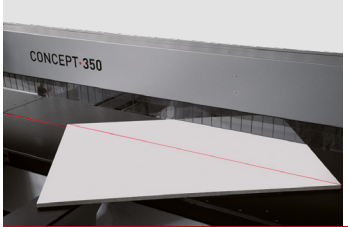

Projecteur laser (sur demande) accessoire pratique pour faciliter le positionnement de la pièce. Accessoire utile pour la garniture de planches brutes et coupes diagonales.

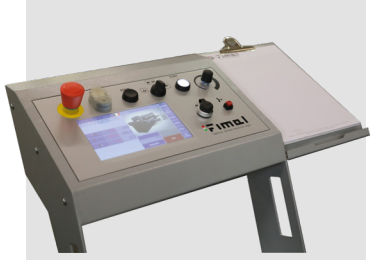

Sur demande, le panneau de commande sur trolley peut être équipé d’un écran tactile de 8 “qui permet d’afficher les modèles de coupe avec la mise en évidence de la coupe en cours. Complétez avec le port USB pour importer des programmes de coupe provenant de PC de bureau ou d’un logiciel d’optimisation

Software pour PC de bureau pour créer des programmes de coupe optimisés qui garantissent des performances de pointe avec le moins de temps et de matériel. Disponible en 2 versions pour gérer jusqu’à 135 pièces / panneau ou 500 pièces / panneau en fonction des besoins de traitement, le transfert de données vers la machine s’effectue via une clé USB (non inclus) et nécessite l’accessoire optionnel écran tactile 8 “.

Cette option comprend une imprimante à transfert thermique compact (impression 104 mm, vitesse d’impression de 102 mm / sec, résolution 203 dpi) et un logiciel d’optimisation. Montée sur la machine suit le programme de coupe lors de son exécution, en imprimant des étiquettes adhésives en temps réel pour obtenir une efficacité maximale dans la gestion de pièces juste coupés. Sur demande est disponible le module logiciel pour la création et l’impression de codes-barres.
