Versions | Magasin d'outils | Tête de perçage | Electrobroche |
Nr plans d'appui/ ventouses |
Soulevement panneaux |
Lubrification/ pompe |
Dispositifs |
A |
Linear10 PT1 |
TFM18 (12V+4X+2Y) | 11 kW | 4 tables/8 ventouses | non | manuelle-90m3/h | |
B | Linear10 PT1 | TFM18 (12V+4X+2Y) | 11 kW | 6 tables/12 ventouses | Soulevement 4 bar | manuelle-90m3/h | |
C | ST10 PT1 | TFM18 (12V+4X+2Y) | 11 kW | 6 double "0" | Soulevement 4 bar | manuelle-90m3/h | Laser |
D | ST10 PT1 | TFM18 (12V+4X+2Y) | 11 kW | 6 double "0" | Soulevement 4 bar | manuelle-90m3/h | Laser 0:360 |
E | ST10 PT1 | TFM18 (12V+4X+2Y) | 11 kW | 6 double "0" | Soulevement 4 bar | manuelle-90m3/h | Laser 0:360 |
F | ST10 PT1 | TFM18 (12V+4X+2Y) | 11 kW | 6 double "0" | Soulevement 4 bar | manuelle-90m3/h | Laser 0:360 |

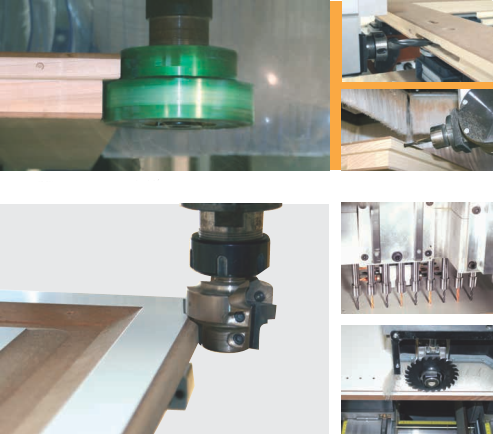

Flexibilité: possibilité d'usiner éléments de meubles et portes.

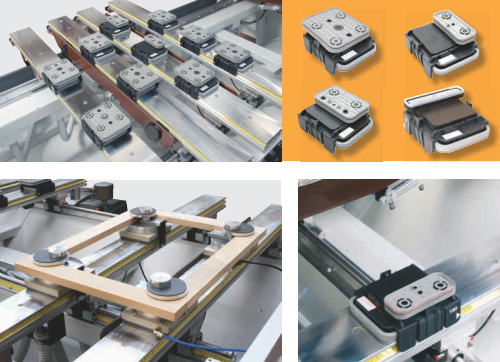

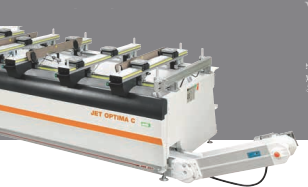

Simplicité et efficacité: les centres d'usinage Jet Optima C sont équipés avec des plans TL (tubeless) à un seul circuit de vide. Les ventouses sont équipées d'un système à pinces qui les maintient bloquées au plan d'appui pendant le chargement/déchargement du panneau.

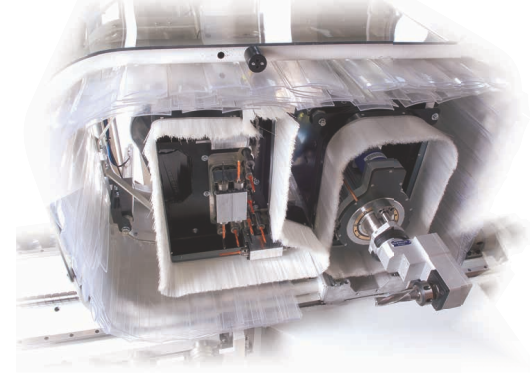

Unités d'usinages
TFM18 | TFM26 | |
Broches verticales axe X | 7 | 10 |
Broches verticales axe Y | 5 | 8 |
Broches horizontales axe X | 2+2 | 2+2 |
Broches horizontales axe Y | 1+1 | 2+2 |
Lame intégrée | diamètre 120 mm | diamètre 120 mm |
Puissance moteur | 1,7 kW | 2,2 kW |

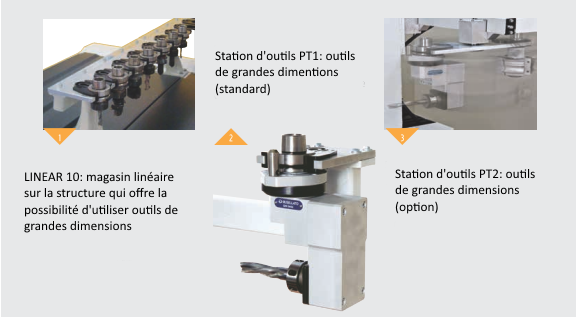

Magasin outils ST10: vitesse maximale avec le magasin ST10 sous poutre, le temps d'usinage est extrêmement réduit
Tapis pour l'évacuation de copeaux et chutes pour un nettoyage maximal

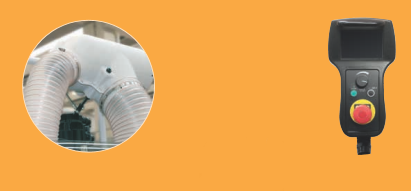

Convoyeur d'aspiration partagée Pupitre de commande à distance
Console mobile pour le PC

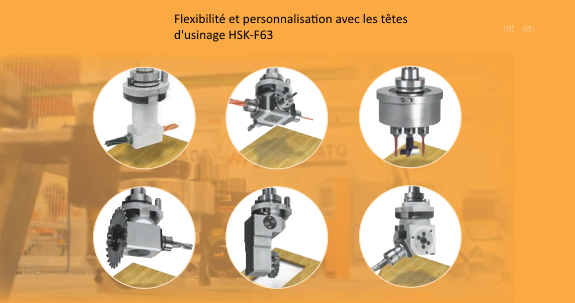

Dispositifs 0:360: flexibilité sans limite. Dispositif à contrôle digitale géré par CN pour le positionnement à 360° des têtes angulaires.

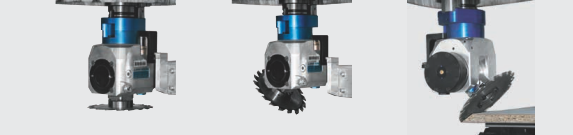

QinX: haute flexibilité d'usinage. Transformez votre centre d'usinage en machine à 4/5 axes grâce à "QinX", agrégat lame/fraise à inclinaison variable gérée par CN.

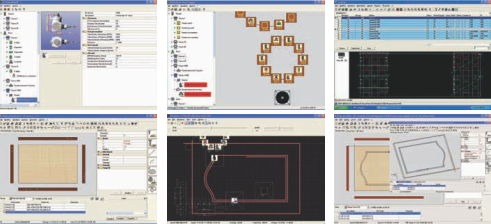

Solfware: Genesis Evolution
Installée sur système d'exploitation Microsoft, gère le contrôle en temps réel de la machine et offre une interface par fenêtres comme les systèmes d'exploitation Windows.
L'éditeur 3D à été conçu et réalisé pour donner à l'opérateur un moyen puissant et immédiat.
Affichage tridimentionnel des usinages programmés.
Affichage des surface virtuelles sans le modèle tridimentionnel.
Programmation paramétrique des programmes et des sous programmes.
Compatibilité avec fichiers des versions précédentes de Genesis.
Importation et conversion de fichiers CAD en format DXF.
Barre des outils des usinages et des sous programmes personnalisable.
Module pour caractères et vidages poches.
Module de simulation.
Importation de fichier format XLS (EXCEL).
N'hésitez pas à télécharger la documentation PDF de la CN Jet Optima C pour plus d'informations !
