PFS 520 Dégauchisseuse - raboteuse
  • PFS 520 Dégauchisseuse - raboteuse

PFS520 Dégauchisseuse - raboteuse

A partir de : 20 193,00€ HT

A partir de : 24 231,60 € TTC

FIABILITÉ, ROBUSTESSE, PRECISION!

Quantité

En cette manière, avec un seule geste, nous pouvons changer l’usinage dans quelque instant!

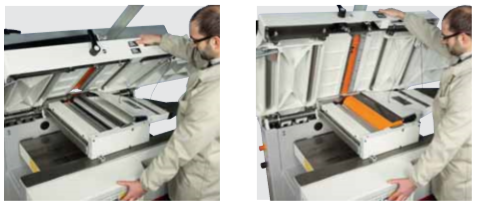

Dans le passage du dégauchissage au rabotage, avec la seule action d’escamotage simultané des tables dégau, on positionne automatiquement soit le protecteur de l’arbre rabot que le capot d’aspiration. Le système est équipé d’un dispositif mécanique de sécurité anti-capotage.

L’escamotage des tables dégau semi-assistée pneumatiquement est une option obligatoire pour les machines en version CE. Pour toutes les autres versions est disponible sur demande. Le passage du dégauchissage au rabotage est fait par un système pneumatique.

Les tables de travail sont dotées d’un système de réglage sur bielles montées de sorte à former deux à deux un parallélogramme. Tel système assure le parfait parallélisme des 2 tables et la distance entre chacune d’elles et l’arbre porte-outils reste constante, quelle que soit la profondeur de dégauchissage. Le résultat en est l’élimination de tout défaut qui serait dû à d’éventuelles vibrations, en toutes conditions, même quand la côte de prise du bois est élevée.

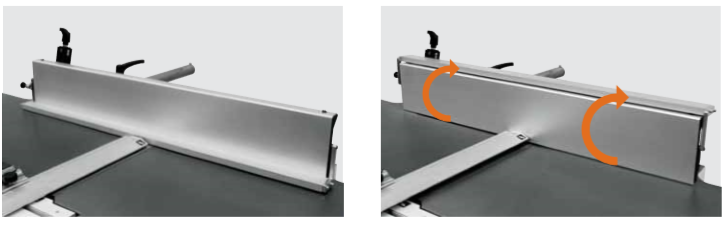

Le guide additionnel escamotable, disponible sur demande, est conseillé pour l’usinage en sécurité de petites pièces.

La table rabot de grandes dimensions, est montée sur quatre vis de soulèvement en acier protégés par des soufflettes anti-poussière. Ce système de grande précision assure la parfaite stabilité de la table en toutes conditions de travail, même avec des pièces de bois particulièrement longues et lourdes.

Pour faciliter l’entraînement de pièces de grosse section il est disponible, sur demande, le table rabot avec 2 rouleaux flottants libres et enregistrables en hauteur

Le positionneur électronique de la table de rabotage, disponible sur demande, permet des positionnements de la table de rabotage rapides et précis. Fonction calculatrice comprise.

ROULEAU ENTRAÎNEUR EN ENTRÉE

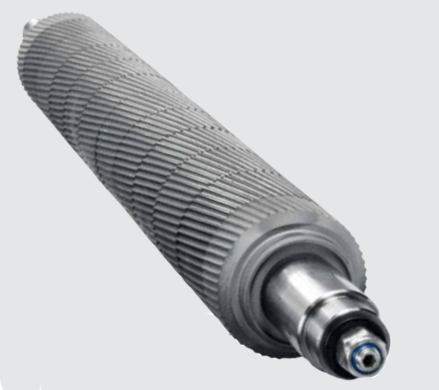

Pour répondre au mieux aux différentes nécessités d’usinage, le premier rouleau entraîneur, en acier rainuré dans la version standard, peut être remplacé par un rouleau sectionné en acier.

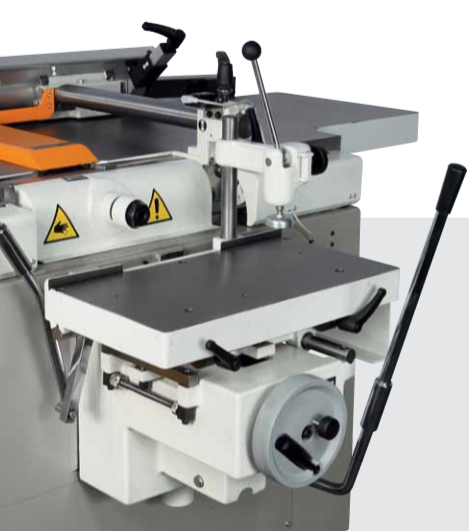

Mortaiseuse, disponible sur demande, complète avec: • Mandrin porte-pince diamètre 16 mm • Presseur excentrique • Hotte d’aspiration diamètre 60 mm

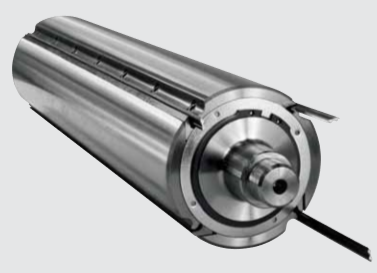

L’arbre TERSA avec couteaux à jeter est disponible sur demande. Le blocage automatique par la force centrifuge assure sécurité et précision das le travail.

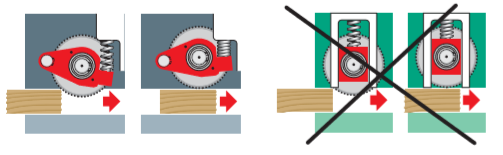

Rouleaux d’entraînement oscillants montés sur roulements à billes et bielles indépendants

CA1665

Fiche technique

Longueur
2300 mm
Poids
980 kg
puissance
5.5 kW, 7.5 CV
nombres de vitesse
1
Aspiration
1 x 120 mm, 20 m/s, 814 m3/h
Largeur de dégauchissage
520 mm
Guide de dégauchissage
1200 x 190 mm
Diamètre outil
120 mm, 4 couteaux
Vitesse d'avance
5-8-12-18 m/min
Vitesse de rotation
5000 tr/min

Références spécifiques

Téléchargement

Documentation D/R gamme "TOP"

Téléchargement (1.51M)

Equipements standards

• Déplacement simultané des tables pour le passage de dégau à rabot avec cliquet de sécurité mécanique

• Positionnement des tables dégau et abattant pour le convoyeur de copeaux avec micro-interrupteur de sécurité

• Montée-baisse des tables dégau sur biellettes

• Soulèvement motorisé de la table dégau/rabot à 2 vitesses avec approche micrométrique

• Table rabot sans rouleaux à glissement vertical par 4 vis en acier

• Arbre dégau avec dispositif d'enregistrement des couteaux

• Rouleau d'entraînement supérieur en sortie recouvert de caoutchouc

• Presseurs en entrée sectionnés

• Lecteur digital électronique de la hauteur de travail avec contrôle décimal de la cote

• Bouton d'arrête d'urgence

• Interrupteur général verrouillable

• Protection magnétothermique

• Transformateur pour circuit auxiliaire 110 V.

*Positionneur électronique de la table rabot: Le dispositif permet la définition des cotes d'usinage et comprend la fonction incrémentielle pour la détermination de l'épaisseur de la prise de bois. Fonction de calculateur incluse

*Arbre monobloc "Tersa": Fourni avec 1 set de couteaux N.B.: En cas de fortes prises de bois il est conseillé d’utiliser la puissance majorée sur le moteur principal

*Arbre dégau à spirale avec 3 série de couteaux - Nr. 84 couteaux 15x15x2,5 mm à 4 lames avec vis auto bloquantes et auto centrées. - Nr. 1 clé dynamométrique pour le blocage correct et en toute sécurité des couteaux - Nr. 2 inserts pour la clé dynamométrique

*Kit de maintenance pour arbre à spiral Le Kit comprend une valise avec: - 1 bouteille de détergent liquide / dégraissant pour le nettoyage des résines - 1 clé dynamométrique réglée à 5,7 Nm - 2 bits Torx T20 - 10 plaquettes coupants 15x15x2,5 - 5 vis M6x15 T20 - 1 brosse avec poils de laiton pour nettoyer l'arbre avec des plaquettes montées - 1 brosse avec poils en acier pour nettoyer les sièges des plaquettes

*Kit de 10 plaquettes coupants de rechange pour arbre spirale

*Guide additionnel escamotable pour l'usinage de pièces fines

*Table raboteuse avec 2 rouleaux fous

*Premier rouleau d'entraînement sectionné en acier

OPTIONS PUISSANCE MOTEUR

*Moteur 9kW 12CV 50Hz (11kW 15CV 60Hz)(S6) avec démarrage étoile triangle automatique N.B.: Non disponible avec versions à 220 volt
