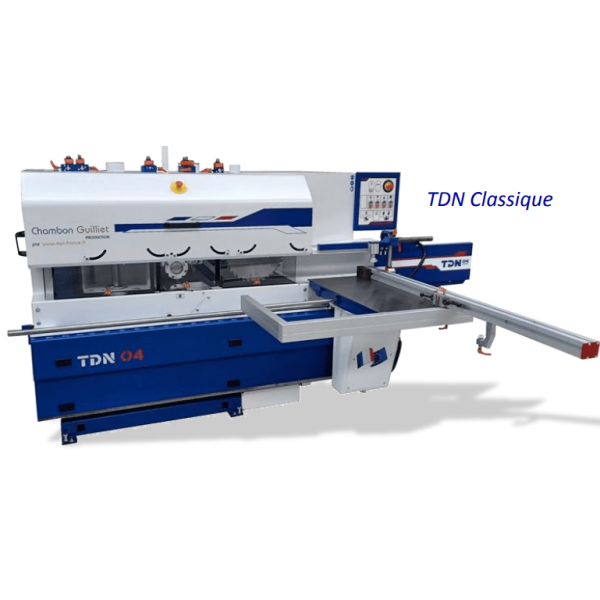

Tenonneuse CHAMBON-GUILLET type TDN

Machine avec protection efficace et simple par volets en polycarbonate, libérant un outil à la fois, empêchant ainsi tout

contact avec les outils, et permettant le contrôle visuel de chaque groupe.

Grande table mobile, de 945 de long x 520 mm de large, coulissant sur barre ronde en acier traité et rectifié et sur

douilles à billes, avec règle orientable -50°/+50° et affichage électronique de l'angle par codeur.

Table à largeur modulable de 1100 mm de large grâce à un cadre coulissant sur supports avant/arrière, sur douilles à

billes et guide linéaire prismatique.

Règle télescopique en aluminium de 1500 mm (2500 mm avec allonge) avec pare-éclats et doubles butées

Presseur pneumatique vertical.

Capot acier équilibré par vérins à gaz, avec accès à tous les outils en position ouvert.

Tous les raccordements d'aspiration par le haut permettent de placer la machine contre un mur.

Normes CE

Scie

Lame travaillant au-dessus du plan de travail

Course horizontale 150 mm

Hauteur de coupe 150 mm

Moteur(S6) 3 KW (4 CV) - 400 V

Vitesse de rotation de la lame 3000 tr/min

Capacité devant la lame de scie 415 mm

Diamètre maxi lame Ø 415 mm, alésage 30 mm (lame carbure fournie)

Buse d'aspiration Ø 80 mm

Dérouleurs

Réglage indépendant contrôlé par des compteurs méca-numériques, avec possibilité de déplacer verticalement les 2

dérouleurs simultanément

Longueur maxi des tenons 150 mm

Épaisseur mini/maxi des tenons 5/150 mm

Dérouleur inférieur :

• Course verticale de - 5 à + 60 m

Dérouleur supérieur :

• Course verticale 150 mm

• Course horizontale de + 40 à - 50 mm

Moteurs (S1) 2x 3 KW (4 CV) - 400 V

Vitesse de rotation des outils 5000 tr/min

Livré avec 2 porte-outils dérouleur à plaquettes Ø 140 x L= 150 mm, alésage 40 mm (32 plaquettes carbure de 14 x 14 x 2 mm par outil, inclus 4 araseurs)

Buses d'aspiration 1x Ø 120 mm et 1x Ø 150 mm

Toupie

Arbre Ø 50 mm

Longueur utile de l'arbre 170 mm

Diamètre maxi porte-outils 350 mm

Course verticale 270 mm

Course horizontale 170 mm

Moteur(S1) 4 kW (5,5 CV) - 400V démarrage progressif

Vitesse de rotation de l'arbre 3600 tr/min

Buse d'aspiration Ø 150 mm
