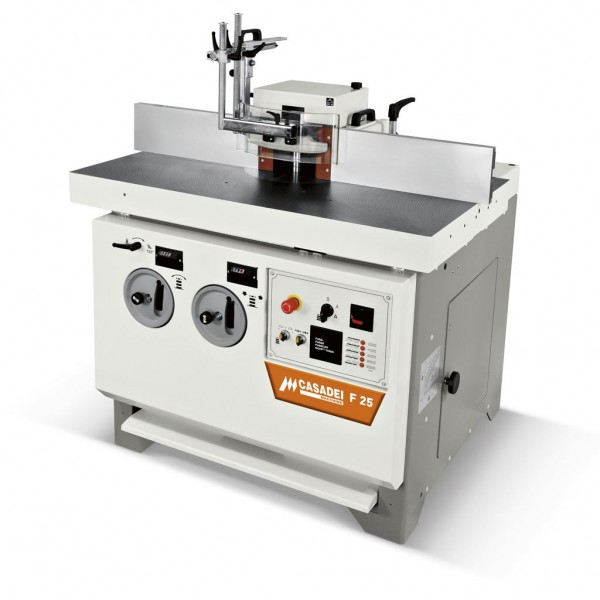

Toupie avec arbre inclinable +/- 45° F25
  • Toupie avec arbre inclinable +/- 45° F25
  • Toupie F25 version "T"

Toupie avec arbre inclinable +/- 45° F25

14 127,60 €
10 595,70€ HT

12 714,84 € TTC Économisez 10%

Les toupies avec arbre inclinable +/- 45° sont très flexibles et adaptées à toutes exigences de travail.

Quantité

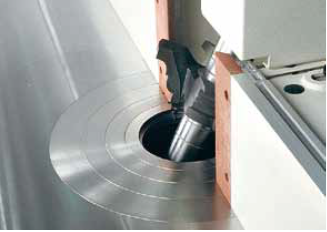

L'arbre inclinable de la F25, dans les deux sens, permet une flexibilité maximale.

Chariot de guide porte butées orientable sur la table à +/- 60°, avec rallonge télescopique et presseur excentrique. Diamètre maxi de l'outil possible 250 mm avec le guide à profiler standard.

Guide toupie à actionnement par manivelle, avec réglage linéaire en continu pour la translation de tout le guide et pour le seul guide d'entrée. Les déplacements sont visualisés sur des indicateurs numériques mécaniques. Les poignées latérales facilitent les opérations d'enlèvement de la table d'usinage.

Guide en alliage léger anodisé avec rainure à "T" supérieure, pour l'insertion éventuelle de butées dans le cas d'usinages interrompus; des règles de continuité sont également prévues pour avoir une surface d'appui maximale à proximité de l'outil.

 MK4

Arbre interchangeable avec raccord MK4 pour utiliser des outils ayant un diamètre de trou différent grâce à la possibilité de remplacer rapidement l'arbre porte-fraises.

 Inversion de rotation de l'arbre

CA1656

Fiche technique

Poids
510 kg
puissance
5kW, 7CV
nombres de vitesse
5 vitesses

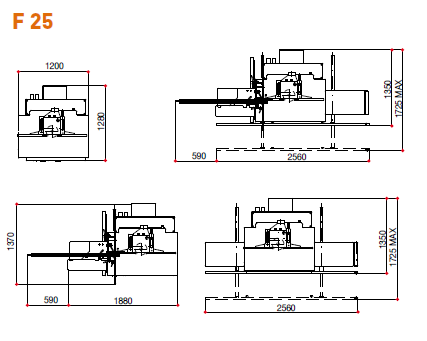

Dimensions de table
1200 x 810 mm
Diamètre outil
Diamètre max. de l'outil avec guide: 250 mm
Diamètre max. de l'outil à tenonner: 300/350 mm
Mandrin
30-35-40-50 mm
Vitesse de rotation
3000/4500/6000/8000/10000 tr/min

Références spécifiques

Equipements standards

• Guides réglables avec tables d'appui en bois, diamètre maxi de l'outil 250 mm

• Déplacement manuel pour le soulèvement et l'inclinaison de l'arbre porte outils, équipé de lecteurs digitaux mécaniques pour le relevé de la cote de travail

• Microinterrupteur de sécurité au portillon d'accès au bloc moteur

• Bouton d'arrêt d'urgence

• Interrupteur général verrouillable

• Protection magnétothermique

• Démarrage direct du moteur principal

• Inversion de rotation de l'arbre toupie

• Transformateur pour circuit auxiliaire 110V.

*Chariot sur la table fixe pour petits ténonnages équipé de guide porte butées, orientable sur la table à +/-60° avec rallonge télescopique et presseur excentrique Diamètre maxi de l'outil possible : 250 mm, avec le guide à profiler standard.

*Version " LL " table à 2 rallonges pour profiler

- longueur mm 2500, équipée d'une barre d'appui avant utilisable pour des pièces de grandes dimensions

- bouton d'arrêt d'urgence

*Chariot à tenonner latéral - version " T " équipé de :

- presseur excentrique - guide inclinable avec butée

- coiffe de protection pour tenonner, équipée d'une hotte d'aspiration (diamètre maxi de l'outil 350 mm)

N.B. Il est obligatoire d'avoir la puissance du moteur principal 7 kW (S6)

*Chariot à tenonner latéral - version " T " ( CE ) équipé de :

- presseur excentrique

- guide inclinable avec butée

- pare éclat sur guide

- coiffe de protection pour tenonner, équipée de hotte d'aspiration * diamètre maxi de l'outil 350 mm avec arbre diamètre 40-50 mm * diamètre maxi de l'outil 300 mm avec arbre diamètre 30-35 mm

- bouton d'arrêt d'urgence

- protection pour les bras

- micro interrupteurs pour le contrôle et la limitation de la vitesse à 3000 et 4500 T/min en tenonnage

N.B - Disponible seulement pour machine en configuration C.E. - Ne peut être fourni qu'en phase de commande initiale - Il est obligatoire d'avoir la puissance du moteur principal 7 kW (S6)


*Version " TL " pour tenonner et profiler

- avec chariot à tenonner à entraînement manuel

- presseur excentrique

- guide télescopique inclinable avec 4 butées positionnables, et mémoires de référence pour la programmation de la longueur des pièces

- 1 pare éclats sur le guide avec butée de référence

- 1 rallonge de table en entrée équipée d'une barre d'appui avant réglable pour des pièces de grandes dimensions

- coiffe à tenonner avec hotte d'aspiration : avec arbre de 30 à 35 mm

- diamètre maxi de l'outil 300 mm avec arbre de 40 à 50 mm

- diamètre maxi de l'outil 350 mm

- bouton d'arrêt d'urgence

- puissance du moteur principal 7 kW – 9,5 HP - 50 Hz (8 kW – 11 HP – 60 Hz) (S6) avec démarrage étoile triangle automatique

*Version " TL " pour tenonner et profiler ( CE )

- avec chariot à tenonner à entraînement manuel

- presseur excentrique

- guide télescopique inclinable avec 4 butées positionnables et mémoires de référence pour la programmation de la longueur des pièces

- 1 pare éclats sur le guide avec butée de référence

- 1 rallonge de table en entrée équipée d'une barre d'appui avant réglable pour des pièces de grandes dimensions

- coiffe à tenonner avec hotte d'aspiration : avec arbre de 30 à 35 mm

- diamètre maxi de l'outil 300 mm avec arbre de 40 à 50 mm

- diamètre maxi de l'outil 350 mm

- bouton d'arrêt d'urgence

- protection pour bras de l'opérateur

- micro interrupteur pour le contrôle et la limitation de la vitesse à 3000/4500 t/min en phase de tenonnage

- puissance moteur principal (S6) 7 kW – 9,5 HP - 50 Hz (8 kW – 11 HP – 60 Hz) avec démarrage étoile triangle automatique N.B.

*Guide toupie à déplacement par manivelle: Guide toupie avec réglage linéaire en continu grâce à une manivelle accessible par l'avant de la machine pour : * translation totale du guide en relation au diamètre l'outil * réglage du retrait de matière sur la table en entrée

- déplacement visualisé par des indicateurs numériques mécaniques

- tables d'appuis en bois et table de continuité

- diamètre maxi de l'outil : 250 mm

*Tables d'appui en alliage léger au lieu de bois pour guide avec réglettes de continuité de la table

*Arbre interchangeable MK 4: N.B. Longueur utile arbre toupie: - diam. 30 – 35 – 1” ¼ H = 140 mm - diam 40 – 50 mm H = 160 mm

*Arbre de rechange avec mandrin porte pinces (gauche): Complète de pince 1/2”

*Arbre de rechange avec mandrin porte pinces (droite): Complète de pince 1/2”

OPTIONS PUISSANCE MOTEUR

*Moteur 7kW 9,5 HP 50Hz (8kW 11HP 60Hz) (S6)
