Toupie à arbre fixe F230

11 196,00€ HT

13 435,20 € TTC

SIMPLEMENTE FIABLE!

Robustesse, fiabilité, ergonomie et simplicité d’utilisation sont les caractéristiques principales qui font de la F 230 un produit d’avant-garde, imbattable dans sa catégorie

Quantité

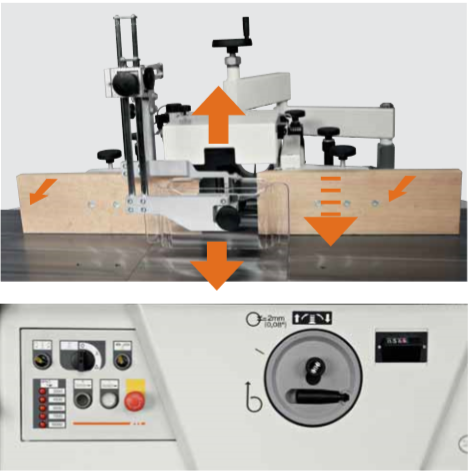

Programmation mécanique

La programmation mécanique permet une réduction importante des temps de réglage de la machine. Une ultérieure réduction drastique des temps de réglage machine, jusqu’à 75% vis à vis des systèmes traditionnels, est possible en ajoutant des options sophistiquées comme: mandrin HSK, Rapid, Convertisseur statique, bras pour exclusion rapide du guide toupie, programmation électronique.

Positionnement rapide grâce au volant frontal.

Visualisation de la vitesse de rotation de l’arbre toupie pour machines sans Contrôle Numérique.

Tablette Rapid

La tablette Rapid avec réglage micrométrique permet l’appui maximum pour la pièce en usinage avec n’importe quel diamètre de l’outil, en plus le réglage est possible même avec l’outil installé. Le dispositif est disponible sur demande pour la F230 en version à mouvement manuel.

Noix de support pour entraîneur

Les toupies de la Série 200 peuvent être équipées, sur demande, avec noix de support pour entraineur monté sur la même colonne de la pupitre des commandes suspendue. Nous avons disponible 2 différentes noix de support:

- Noix de support manuel pour entraîneur avec réglage du déplacement vertical et horizontal

Prédisposition électrique entraîneur La prédisposition électrique pour l’entraîneur, standard pour toutes versions CE, permet de travailler en sécurité totale.

Chariot fixe sur la table pour de petits tenonnages Complet avec guide porte-butées orientable (± 60°) sur la table, avec extension télescopique et serre-bois excentrique. Disponible sur demande.

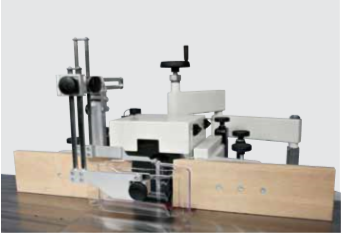

Guide toupie standard.

Bras pour exclusion rapide du guide toupie sur demande.



Tables en alliage léger avec règles de continuité Système Supersafe. Sur demande.

CA13A8

Fiche technique

puissance
7 kW, 9,5 CV
nombres de vitesse
5 vitesses
Dimensions de table
1200 x 730 mm
Aspiration
2 x 120 mm
Diamètre outil
Diamètre max. de l'outil avec guide: 250 mm
Diamètre max. de l'outil à tenonner: 300/350 mm
Mandrin
30-35-40-50 mm
Vitesse de rotation
3000 / 4500 / 6000 / 7000 / 10000 tr/min

Références spécifiques

Téléchargement

Documentation toupie gamme "TOP"

Téléchargement (1.76M)

Equipements standards

• Déplacement manuel de l'arbre outils complète de lecteur mécanique digital pour la visualisation de le position d'usinage

• Guide toupie avec réglage linéaire par volants accessible sur l'avant de la machine et déplacements visualisés par des indicateurs mécaniques

• Inversion de rotation de l'arbre toupie avec inter-bloc électrique pour le démarrage

• Micro-interrupteur de sécurité sur la porte d'accès au bloc moteur

• Bouton d'arrêt d'urgence

• Interrupteur général verrouillable

• Protection magnétothermique

• Transformateur pour circuit auxiliaire 110V

• Frein moteur automatique

*Console de commandes sur potence

*Version "PL" avec deux rallonges de la table pour profiler: Longueur totale de la table 2540 mm avec barre d'appui avant pour pièces de grande dimension. Bouton d'arrêt d'urgence

*Version "TPL" pour tenonner-profiler (C.E.)

- Chariot à tenonner à avancement manuel

- Guide télescopique inclinable avec 2 butées positionnables et mémoires de référence pour la programmation de la longueur des pièces

- Guide de glissement du chariot à tenonner réglable - Presseur excentrique

- Pare-éclats sur guide avec butée de référence

- Rallonge de la table en entrée avec barre d'appui avant réglable pour pièces de grandes dimensions

- Protection pour tenonner avec hotte d'aspiration.

- Le diamètre de l'outil change en fonction de l'arbre : • avec arbre de 30 à 35 mm, max. diamètre outil 300 mm • avec arbre de 40 à 50 mm, max. diamètre outil 350 mm

- Bouton d'arrêt d'urgence

- Protection pour protéger le bras de l'opérateur

- Micro-interrupteurs pour le contrôle et la limitation à 4800 T/min. lors du tenonnage

*Version "TPL" pour tenonner/profiler

- Guide de glissement du chariot à tenonner réglable

- Chariot à tenonner à avancement manuel

- Presseur excentrique

- Guide télescopique inclinable avec 2 butées positionnables et mémoires de référence pour la programmation de la longueur des pièces

- Pare-éclats sur guide avec butée de référence

- Rallonge de la table en entrée avec barre d'appui avant réglable pour pièces de grandes dimensions

- Protection pour tenonner avec hotte d'aspiration (max. diam. outil 350 mm)

- Bouton d'arrêt d'urgence

*Chariot sur la table fixe pour petits tenonnages: Le chariot est équipé de guide orientable avec butées sur la table ±60° avec rallonge télescopique et presseur excentrique. Diamètre maxi de l'outil 250 mm, avec guide à profiler standard.

*Table à secteur "Rapid": en alternative aux bagues réglable manuellement de l'extérieur N.B. Diamètre maxi outil à tenoner 300 mm.

*Tables en alliage léger au lieu de tables en bois pour guide avec règles de rallonge de la table N.B.: Non disponible sur les machines avec récupération pare close

*Bras pour exclusion rapide du guide toupie

*Support pour l'entraîneur: Noix support qui, en utilisant la colonne du tableau de commandes suspendu, permet :

- Le réglage manuel de la hauteur de l'entraîneur par volant avec indication de la mesure sur lecteur digital mécanique

- Le réglage manuel de la position du bras support horizontal par rapport à l'outil. Le dispositif permet l'exclusion totale de l'entraîneur du plan de travail

N.B.: Il est obligatoire de demander la console de commandes sur potence

*Arbre toupie interchangeable avec attelage MK 5 N.B. Longueur utile arbre toupie - ø 30 – 35 - 1” ¼  H = 140 mm - ø 40 – 50 H = 160 mm

*Arbre de rechange (pour interchangeable)

*Attelage MK5 droit complet avec anneaux, sans pince: Pour réaliser des usinages en bout d’arbre

*Attelage MK5 gauche complet avec anneaux, sans pince: Pour réaliser des usinages en bout d’arbre


OPTIONS PUISSANCE MOTEUR

*Moteur 9kW 12CV 50Hz (11kW 15CV 60Hz)(S6-40%)
