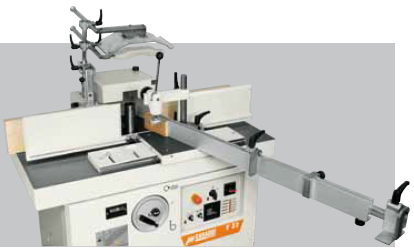

Toupie à arbre fixe F23

Equipements standards

• Guide réglable ou fixe avec tables d'appui en bois (selon version de machine)

• Lecteur numérique avec contrôle décimal pour le relevé de la cote d'usinage sur le mouvement vertical de l'arbre

• Micro interrupteur de sécurité au portillon d'accès au bloc moteur

• Bouton d'arrêt d'urgence

• Interrupteur générale verrouillable

• Protection magnéto thermique

• Démarrage direct du moteur principal

• Inversion de rotation de l'arbre toupie

• Transformateur pour circuit auxiliaire 110V

*Chariot sur la table fixe pour petits ténonnages équipé de guide porte butées, orientable sur la table à +/-60° avec rallonge télescopique et presseur excentrique Diamètre maxi de l'outil possible : 250 mm, avec le guide à profiler standard.

*Chariot à tenonner latéral - version " T " équipé de :

- presseur excentrique - guide inclinable avec butée

- coiffe de protection pour tenonner, équipée d'une hotte d'aspiration (diamètre maxi de l'outil 350 mm)

N.B . Il est obligatoire d'avoir la puissance du moteur principal 7 kW (S6)


*Chariot à tenonner latéral - version " T " ( CE ) équipé de :

- presseur excentrique - guide inclinable avec butée

- pare éclat sur guide - coiffe de protection pour tenonner, équipée de hotte d'aspiration * diamètre maxi de l'outil 350 mm avec arbre diamètre 40-50 mm * diamètre maxi de l'outil 300 mm avec arbre diamètre 30-35 mm

- bouton d'arrêt d'urgence - protection pour les bras

- micro interrupteurs pour le contrôle et la limitation de la vitesse à 3000 et 4500 T/min en tenonnage

N.B - Disponible seulement pour machine en configuration C.E. - Ne peut être fourni qu'en phase de commande initiale - Il est obligatoire d'avoir la puissance du moteur principal 7 kW (S6)

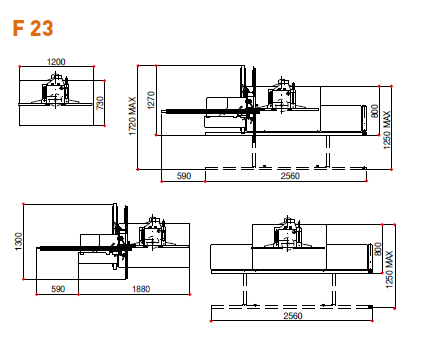

*Version " LL " table à 2 rallonges pour profiler

- longueur mm 2500, équipée d'une barre d'appui avant utilisable pour des pièces de grandes dimensions

- bouton d'arrêt d'urgence

*Version " TL " pour tenonner et profiler

- avec chariot à tenonner à entraînement manuel

- presseur excentrique

- guide télescopique inclinable avec 4 butées positionnables, et mémoires de référence pour la programmation de la longueur des pièces

- 1 pare éclats sur le guide avec butée de référence

- 1 rallonge de table en entrée équipée d'une barre d'appui avant réglable pour des pièces de grandes dimensions

- coiffe à tenonner avec hotte d'aspiration : avec arbre de 30 à 35 mm

- diamètre maxi de l'outil 300 mm avec arbre de 40 à 50 mm

- diamètre maxi de l'outil 350 mm

- bouton d'arrêt d'urgence

- puissance du moteur principal 7 kW – 9,5 HP - 50 Hz (8 kW – 11 HP – 60 Hz) (S6) avec démarrage étoile triangle automatique

*Version " TL " pour tenonner et profiler ( CE ) avec chariot à tenonner à entraînement manuel

- presseur excentrique

- guide télescopique inclinable avec 4 butées positionnables et mémoires de référence pour la programmation de la longueur des pièces

- 1 pare éclats sur le guide avec butée de référence

- 1 rallonge de table en entrée équipée d'une barre d'appui avant réglable pour des pièces de grandes dimensions

- coiffe à tenonner avec hotte d'aspiration : avec arbre de 30 à 35 mm

- diamètre maxi de l'outil 300 mm avec arbre de 40 à 50 mm

- diamètre maxi de l'outil 350 mm - bouton d'arrêt d'urgence

- protection pour bras de l'opérateur

- microinterrupteur pour le contrôle et la limitation de la vitesse à 3000/4500 t/min en phase de tenonnage

- puissance moteur principla (S6) 7 kW – 9,5 HP - 50 Hz (8 kW – 11 HP – 60 Hz) avec démarrage étoile triangle automatique

N.B. - Disponible seulement en configuration C.E. - Ne peut être fourni qu'en phase de commande initiale

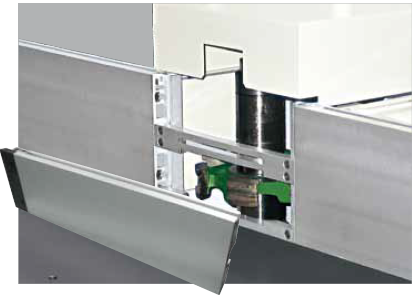

*Guide toupie réglable avec tables d'appuis en bois (version avec protections électriques): Complète de hotte d'aspiration et table en bois continué (max diamètre outil 250 mm)

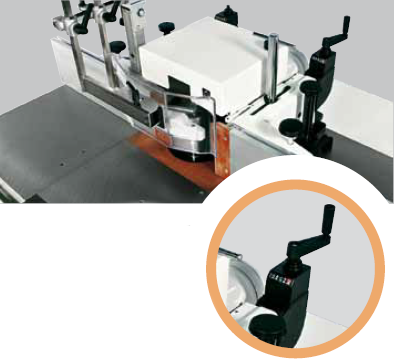

*Guide toupie à déplacement par manivelle: Guide toupie avec réglage linéaire en continu grâce à une manivelle accessible par l'avant de la machine pour :

* translation totale du guide en relation au diamètre l'outil

* réglage du retrait de matière sur la table en entrée

- déplacement visualisé par des indicateurs numériques mécaniques

- tables d'appuis en bois et table de continuité

- diamètre maxi de l'outil : 250 mm

*Tables d'appui en alliage léger au lieu de bois pour guide EUR 296 avec réglettes de continuité de la table

*Arbre interchangeable MK 4: N.B. Longueur utile arbre toupie: - diam. 30 – 35 – 1” ¼ H = 140 mm - diam 40 – 50 mm H = 160 mm

*Arbre de rechange avec mandrin porte pinces (gauche), chaque: Complète de pince 1/2”

*Arbre de rechange avec mandrin porte pinces (droite), chaque: Complète de pince 1/2”

OPTIONS PUISSANCE MOTEUR

*Moteur 7kW 9,5 HP 50Hz (8kW 11HP 60Hz) (S6)
