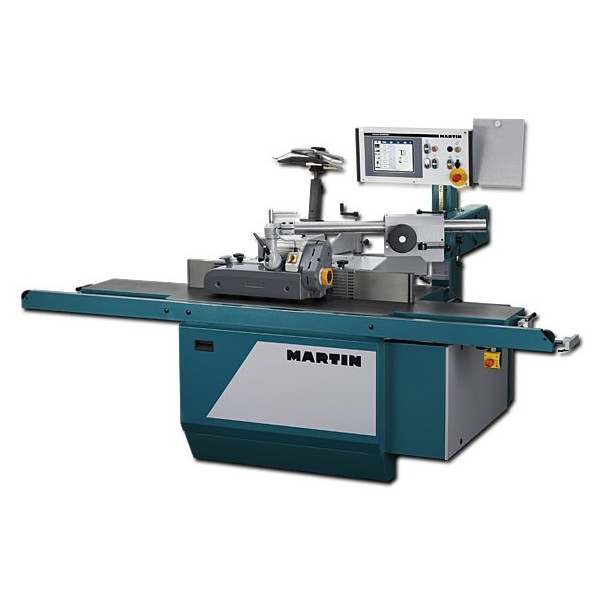

Toupie T27

C'est en particulier l'équipement d‘une toupie à arbre inclinable qui est un défi important. Mais ce n'est pas le cas pour la T27 FleX avec sa commande moderne à écran tactile. Grâce au calcul intégré de l'outil, vous réglez en un tour de main même des modèles complexes de fraisage avec l'arbre incliné. La plage d'inclinaison importante de 2 x 46° pourra alors être utilisée de façon efficace.

La T27: suivez vos penchants, même dans le fraisage

Équiper une machine rapidement et de façon ciblée grâce à la technologie la plus récente

Touch-Screen Steuerung

Que vous travailliez avec l'arbre inclinée vers l'avant ou vers l'arrière, la commande vous aide lors du pointage du cycle de fraisage. Hauteur et angle de fraisage, tout est organisé de façon claire. La machine vous dit tout de suite après activation de l'outil où se trouve le point de référence de celui-ci que vous avez fixé par rapport à la table et aux joues de guide. Les phases de pointage jusqu'alors coûteuses sont réalisées rapidement ce qui constitue une étape importante vers plus de flexibilité et d'efficacité.

Vers des résultats parfaits sur six axes

Elektromotorische Positionierung des Fräsanschlags Elektromotorische Positionierung der Einlaufbacke

Sur la T27 FleX, vous pouvez travailler avec jusqu'à six axes motorisés commandés. Selon l'équipement choisi, vous avez également la possibilité de contrôler à l'aide de la commande la profondeur de fraisage, la joue d'introduction du guide, l'ouverture de la table et le réglage en hauteur du support pour entraîneur, en plus de la hauteur et de l'angle de fraisage. Jusqu'à 1 000 outils et 1 000 programmes peuvent être sauvegardés dans la commande. Une puissante fonction de recherche et une fonction groupes et favoris vous aident à bien choisir les données. Dans l'équipement de base, le guide est ajusté avec un affichage numérique et un volant à main bien accessible. Vous réglez la joue d‘introduction séparément, également à l'aide d'un volant à main, selon une échelle graduée et un vernier.

Profitez en plus de l'avantage de la technique HSK

HSK Schnellwechselsystem

Si les machines de base de la T27 sont livrées avec le système de changement rapide éprouvé DornFix propre à MARTIN, vous pouvez choisir en option le système HSK pneumatique. Tous ceux qui considèrent leur toupie comme un complément efficace à un centre d‘usinage CNC sont ainsi conseillés au mieux. La version HSK 63F peut également être choisie en plus du HSK 85 « PowerLock ». Grâce à cette technique, vous pouvez désormais utiliser sans problèmes les outils adéquats d‘un centre d‘usinage CNC directement sur la toupie et ainsi décharger cette machine onéreuse de travaux de fraisage en continu qui accaparent sa capacité.

Des options dont vous ne voulez pas vous passer

Wegschwenkvorrichtung für Fräsanschlag

Le guide de toupie peut être complètement retirée pour les travaux de fraisage de pièces cintrées puis remis aussi vite en place une fois le travail achevé. Grâce au dispositif optionnel d’escamotage du guide, vous pouvez le soulever et le basculer vers l'arrière. Vous travaillez ainsi rapidement tout en économisant votre énergie et réduisez les temps de réglage coûteux. Même le réétalonnage du guide prenant du temps après remontage devient superflu grâce aux ajustements mécaniques précis et robustes. La machine réétalonne en revanche la hauteur de fraisage toute seule et entièrement automatiquement.

Table mobile pour des travaux de tennonage

Pour les travaux de tenonnage, la table mobile optionnelle est un complément idéal à chaque toupie MARTIN. La conception massive et robuste de la table d‘amenage pivotant dans les deux sens jusqu‘à 45° (butée jusqu‘à 65°) et de nombreux autres détails uniques font de cette option une aide indispensable pour les travaux de contre-profilage ou de tenonnage.

T27

Fiche technique

Poids
1200 kg
puissance
6,8/8,2 CV
Dimensions de table
1255 x 900 x 95 mm, fabriqué en fonte grise fortement nervurée
Hauteur de table
900 mm
Aspiration
Buse d'aspiration 120 mm Ø au guide ; buses d'aspiration 120 mm Ø au-dessous de la table Quantité minimale aspirée (somme des deux buses) : 14 m³/min. à 500 - 800 Pa
Guide
Guide de précision des deux côtés, réglable à une main d'après l'affichage numérique intégré à la commande à l'aide d'un volant à main ; remontage facile et extrêmement précis du guide après travaux sans ce dernier
Diamètre outil
250 mm maxi dans le guide (outils 250 mm Ø maxi rabattables sous la table) 350 mm maxi dans le carter de tenonnage
Mandrin
Système de changement rapide Dornfix incl. clé dynamométrique ; pour le changement fréquent du mandrin nous recommandons l'option T2770_85-a ou T2770_63F-a ; cône à angle SK 40 ; réglage en hauteur électromécanique
Commande
Commande PowerPC en standard industriel, avec système d'exploitation Linux et interface de commande à écran tactile TFT (216 couleurs) ; servocommande à bus (CANopen), port USB pour sauvegarde des données et mises à jour
