La machine SPECTRA peut assurer de manière indépendante l'usinage complet des composants de fenêtres et de portes et constitue une solution idéale pour les fabricants à la recherche de projets sur mesure.

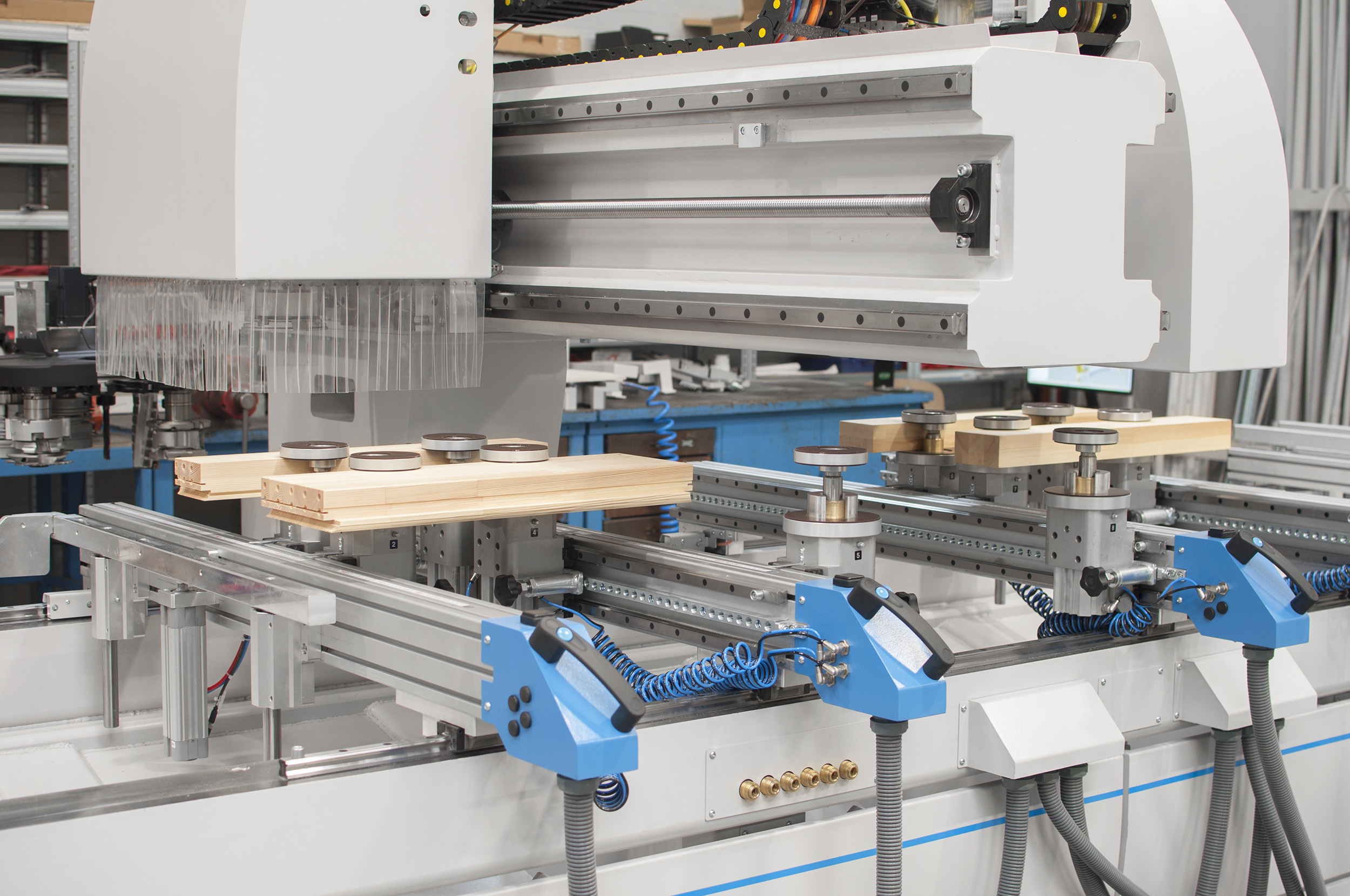

La machine est équipée de 4 poutres de travail avec pinces pour usiner jusqu'à 4 pièces en même temps. La machine est facilement paramétrable pour réaliser également des cintres. Les fonctionnalités de travail CNC permettent de réaliser différents usinages sur une seule pièce.
La construction robuste de la machine SPECTRA, ses unités d'entraînement puissantes, son logiciel intelligent et convivial et son ergonomie parfaite contribuent ensemble à répondre aux attentes les plus élevées des clients en matière de performances et de flexibilité.
Flexibilité de travail pour répondre à toutes vos attentes

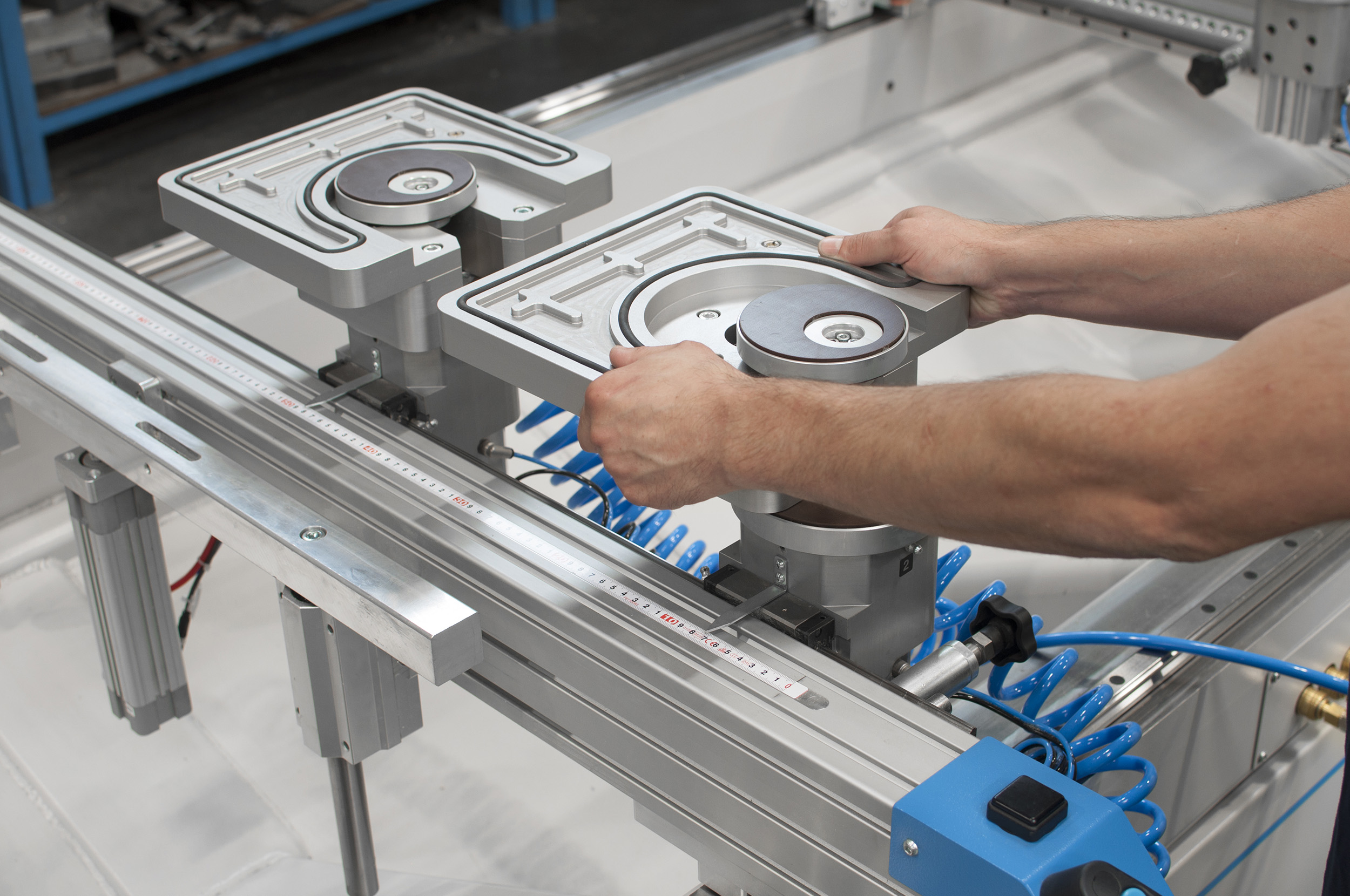

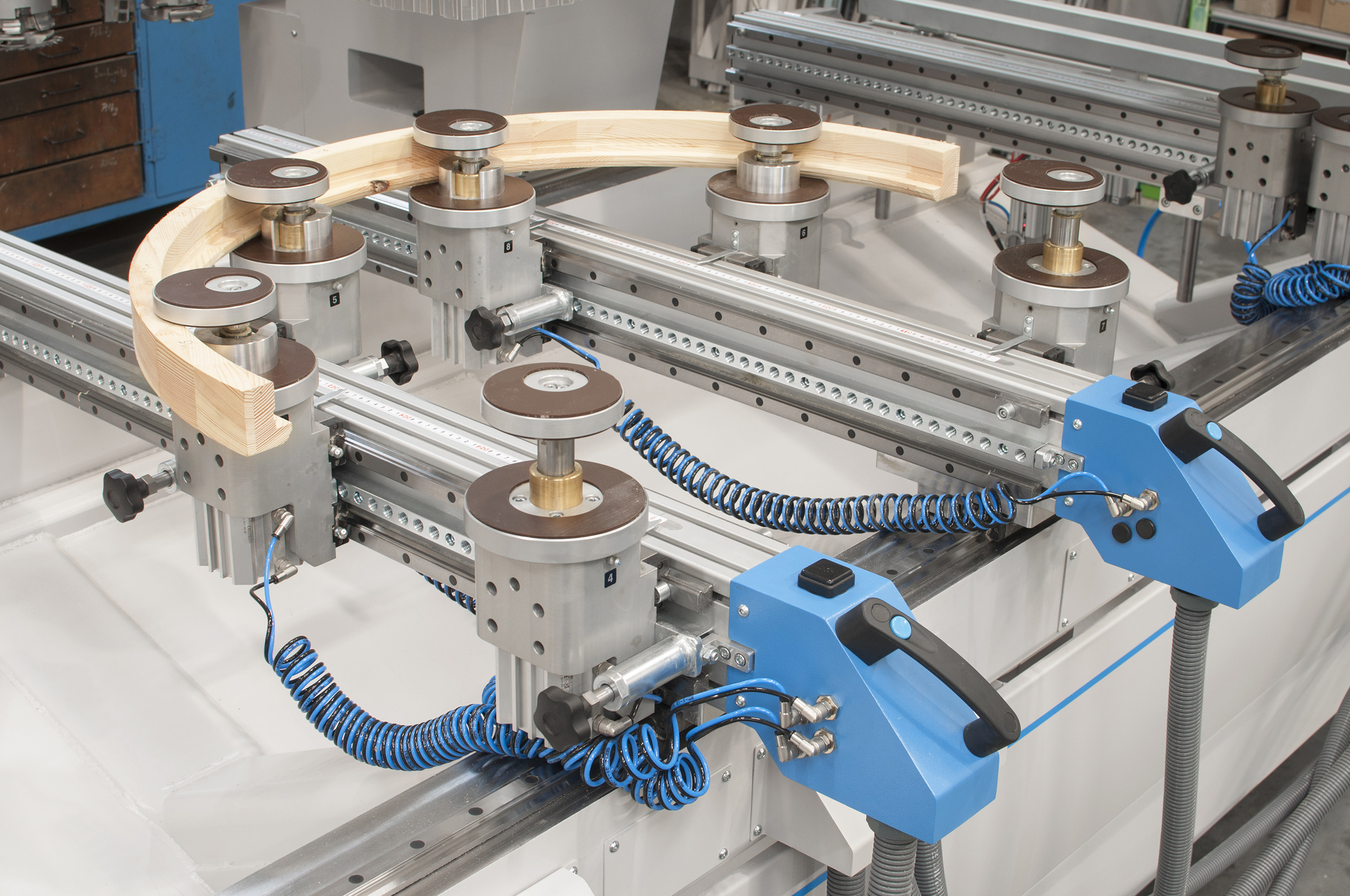

Quatre tables de travail mobiles manuellement avec assistance à la configuration pour un positionnement précis afin d'éviter les collisions. 10 pinces pneumatiques pour l'usinage de 4 pièces en même temps ou des arceaux de serrage.
Quatre tables de travail mobiles manuellement avec assistance à la configuration pour un positionnement précis afin d'éviter les collisions. 10 pinces pneumatiques pour l'usinage de 4 pièces en même temps ou des arceaux de serrage.

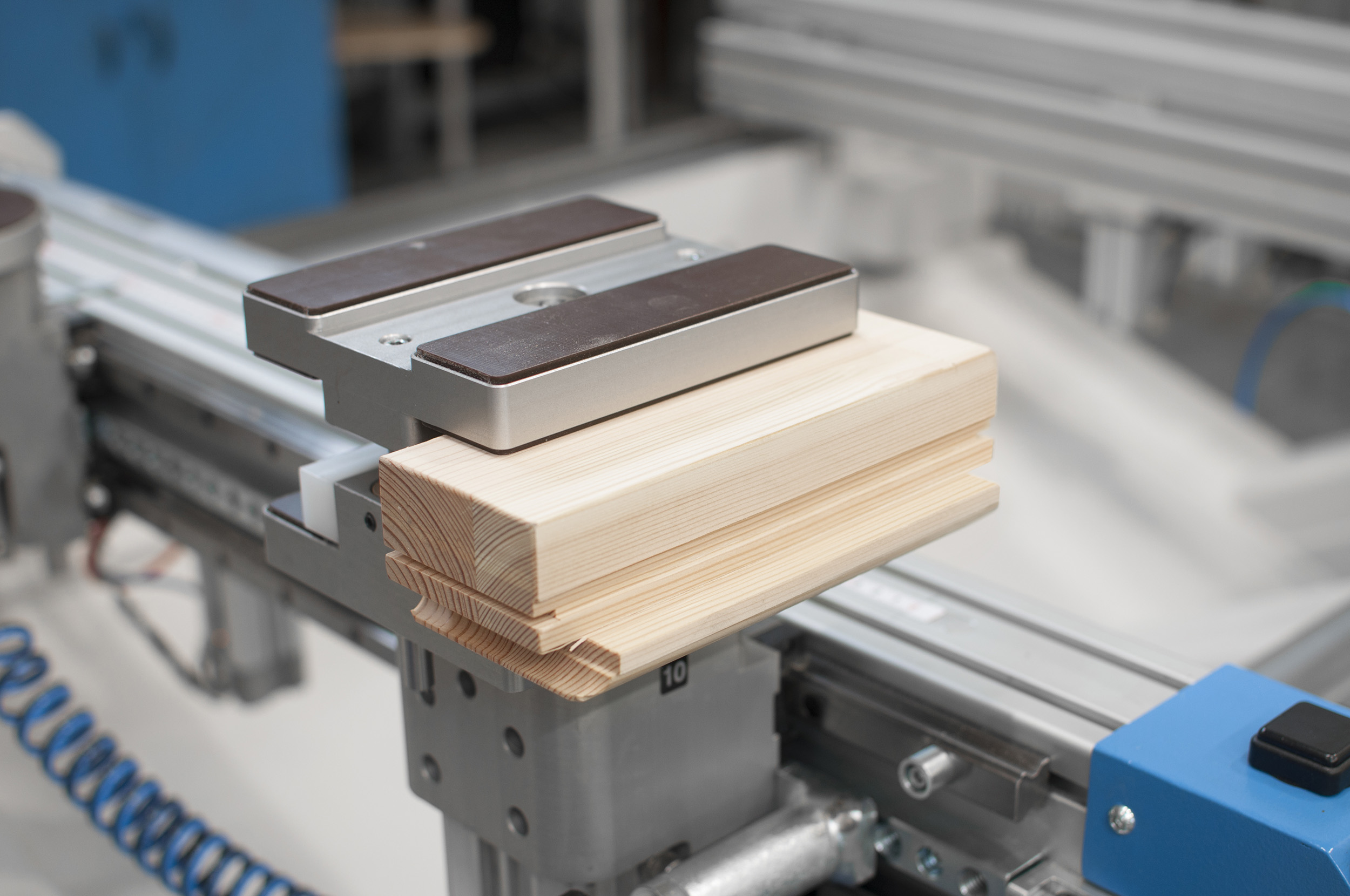

Pinces spéciales pour composants courts ; Pompe à vide
Unités de travail pour une fonctionnalité optimale:
La broche de travail principale peut travailler avec des outils combinés car la profondeur sous le plan de serrage est de 60mm. Les outils principaux sont placés dans le magasin d'outils rotatifs, les autres outils et agrégats dans le magasin linéaire.
Une unité de perçage avec 5 broches indépendantes se trouve sur le deuxième axe Y, ainsi qu'une broche de fraisage horizontale pour le fraisage de serrures de porte robustes.

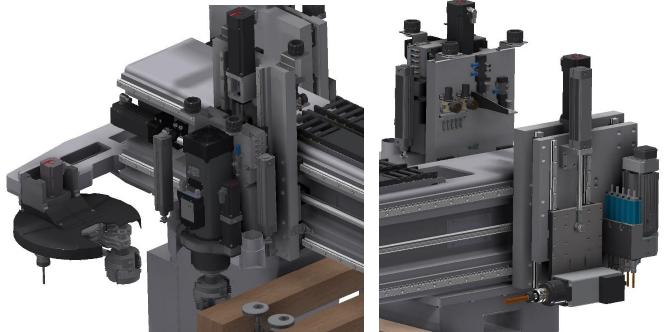

1 - L'électro-broche verticale HSK-F63 avec AXE C pour agrégats sur l'axe de travail Y

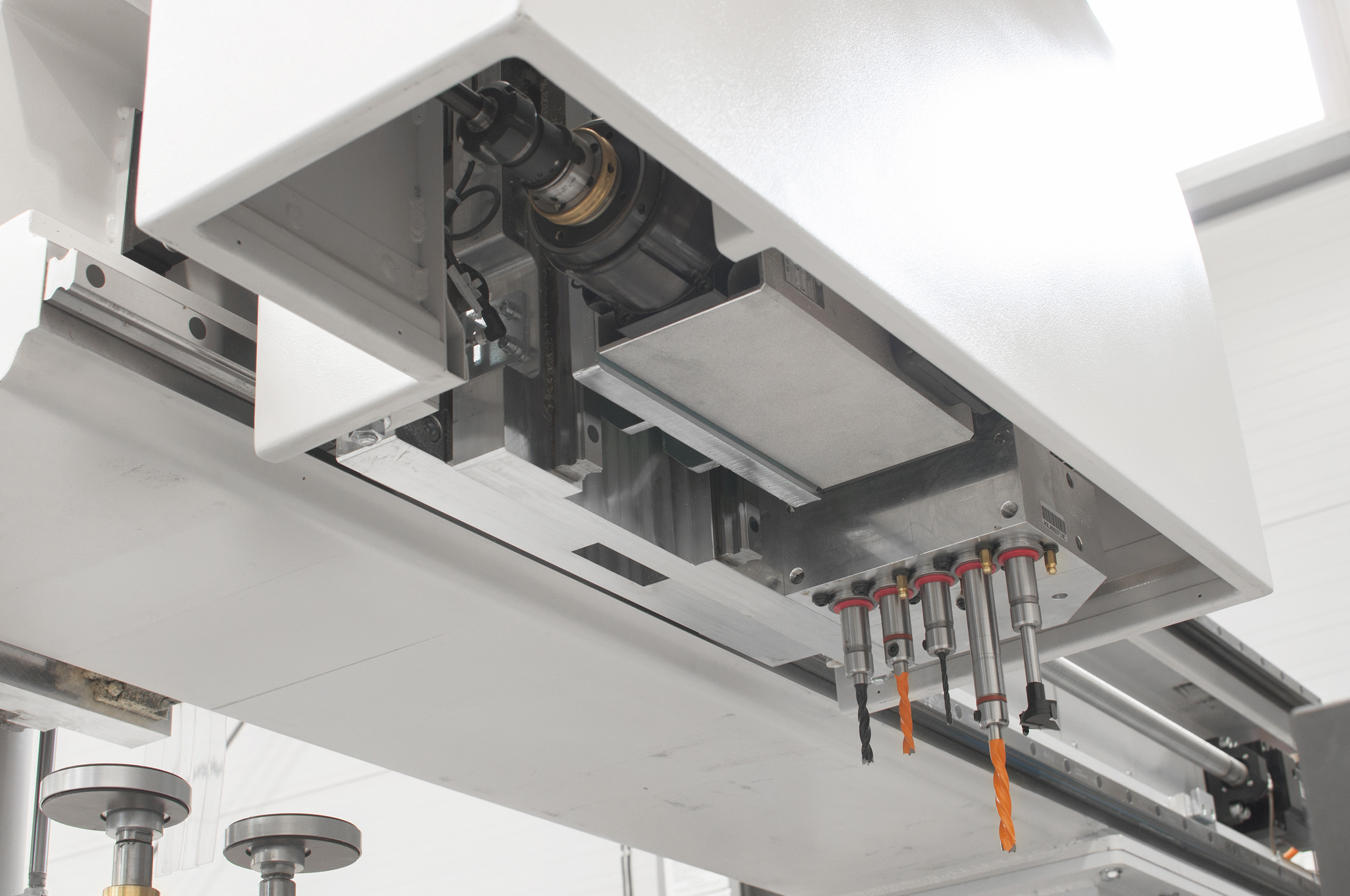

2 - Tête de perçage verticale à cinq broches et unité de fraisage horizontale avec système de changement rapide HSK 40A sur l'axe de travail Y

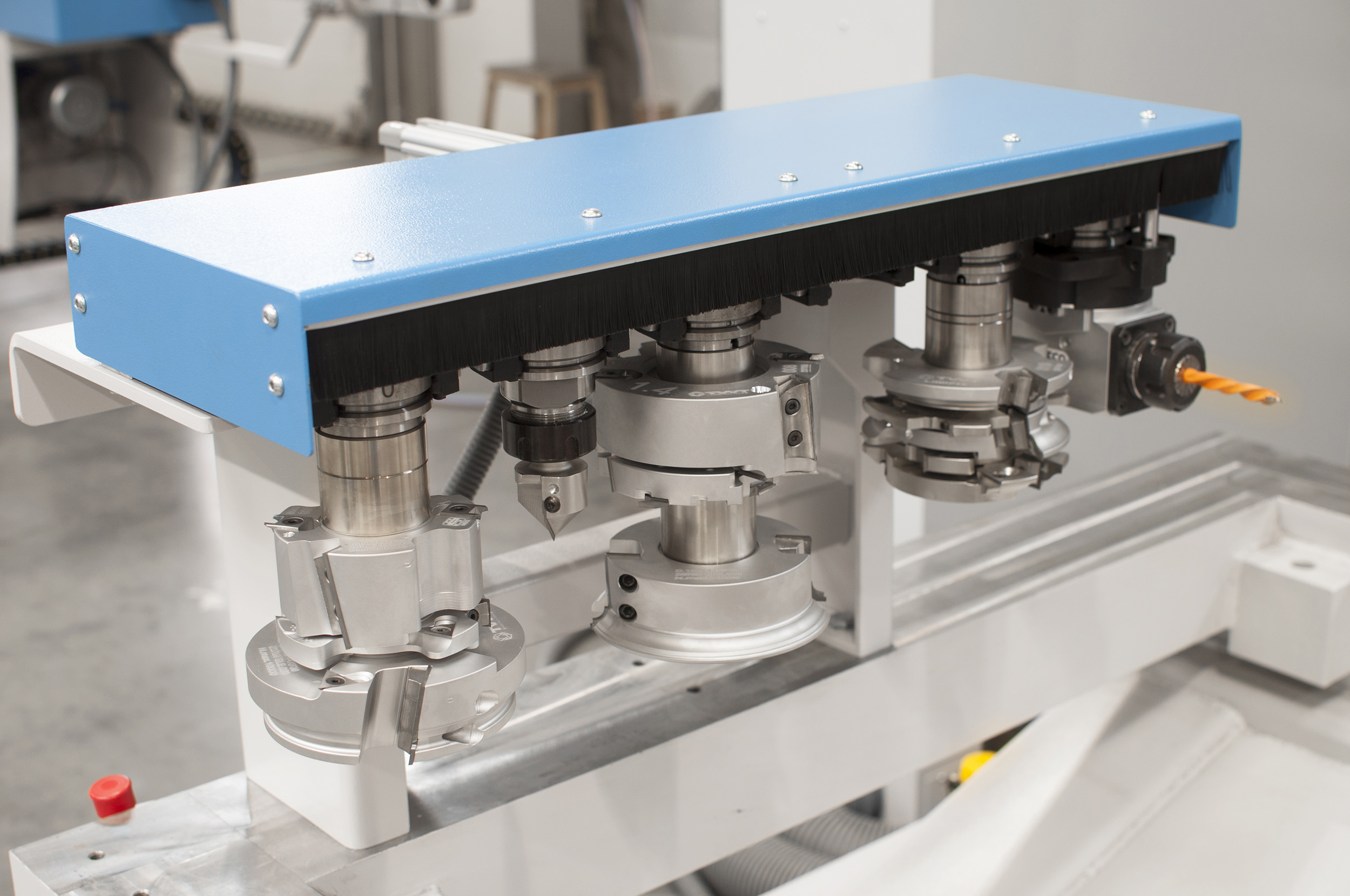

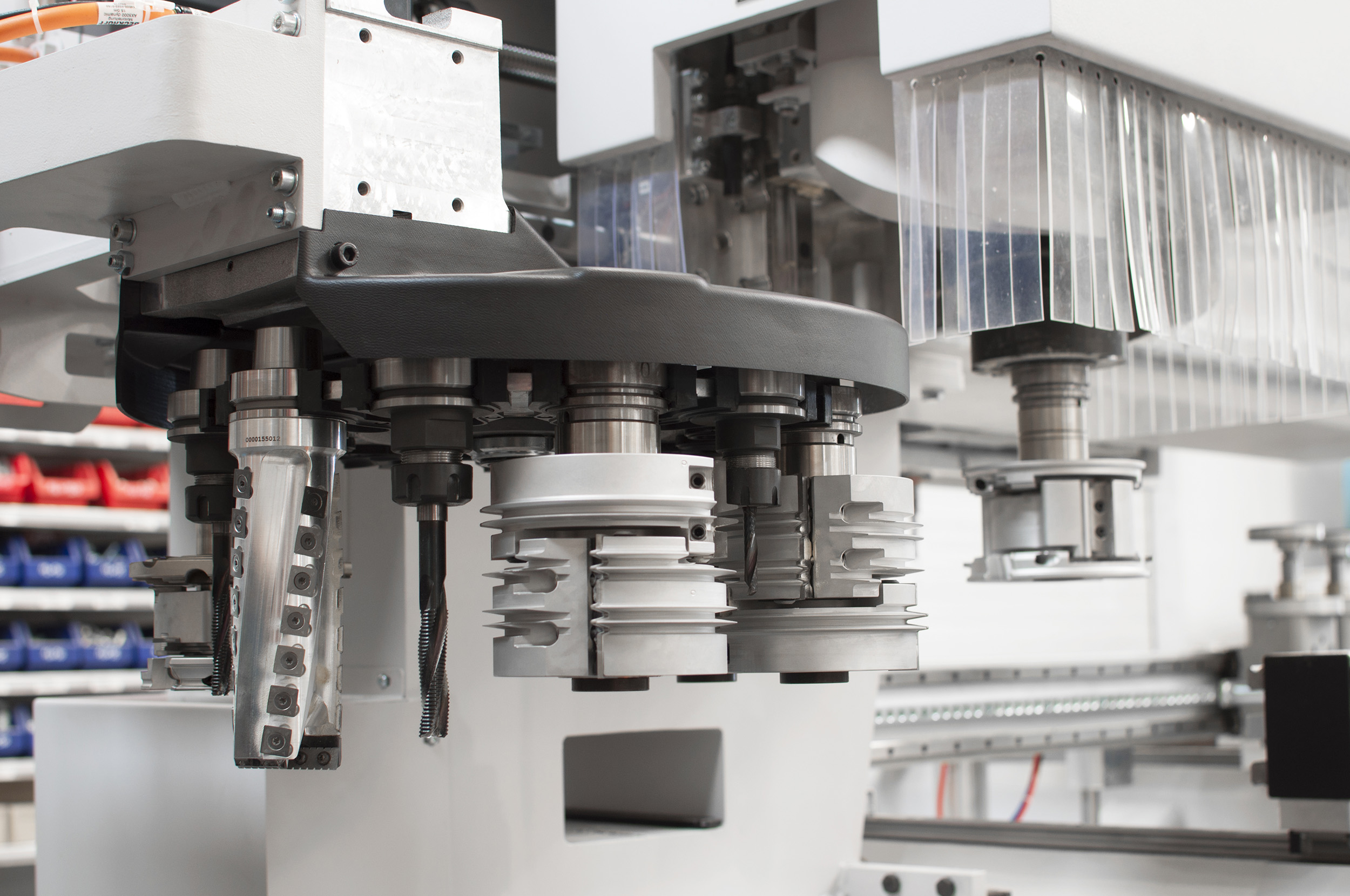

Changeur d'outils linéaire à 6 positions pour outils ou agrégats ; Changeur d'outils à carrousel à 12 positions
Contrôle machine:
Le contrôle intuitif de la machine est assuré par un PC Beckhoff avec écran tactile de 15 pouces qui utilise les données de WinCreator ou d'un logiciel tiers où l'usinage et toutes les macros sont définis.

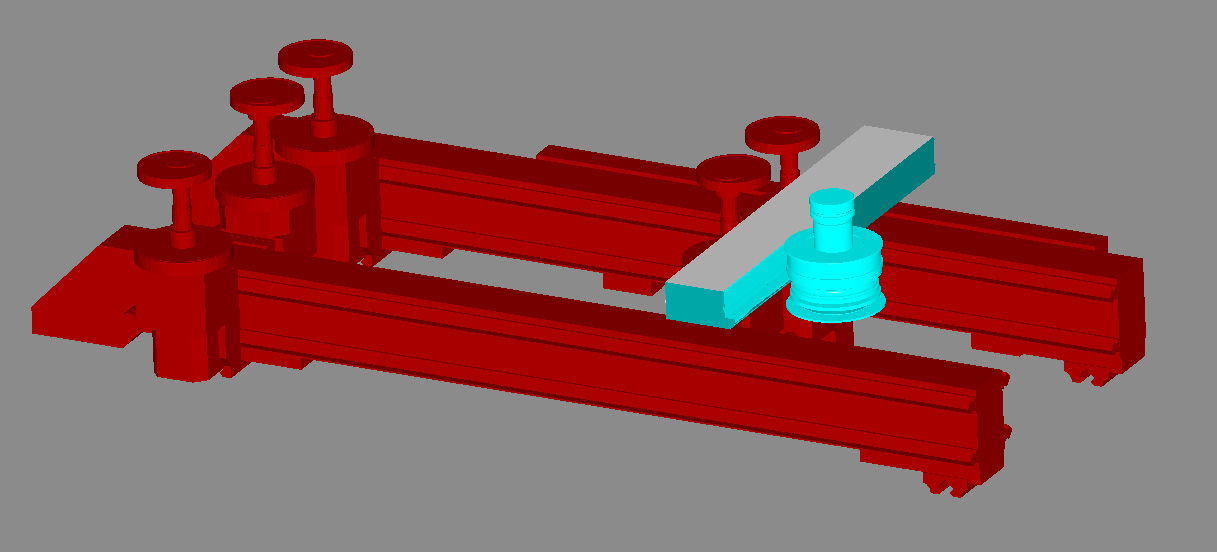

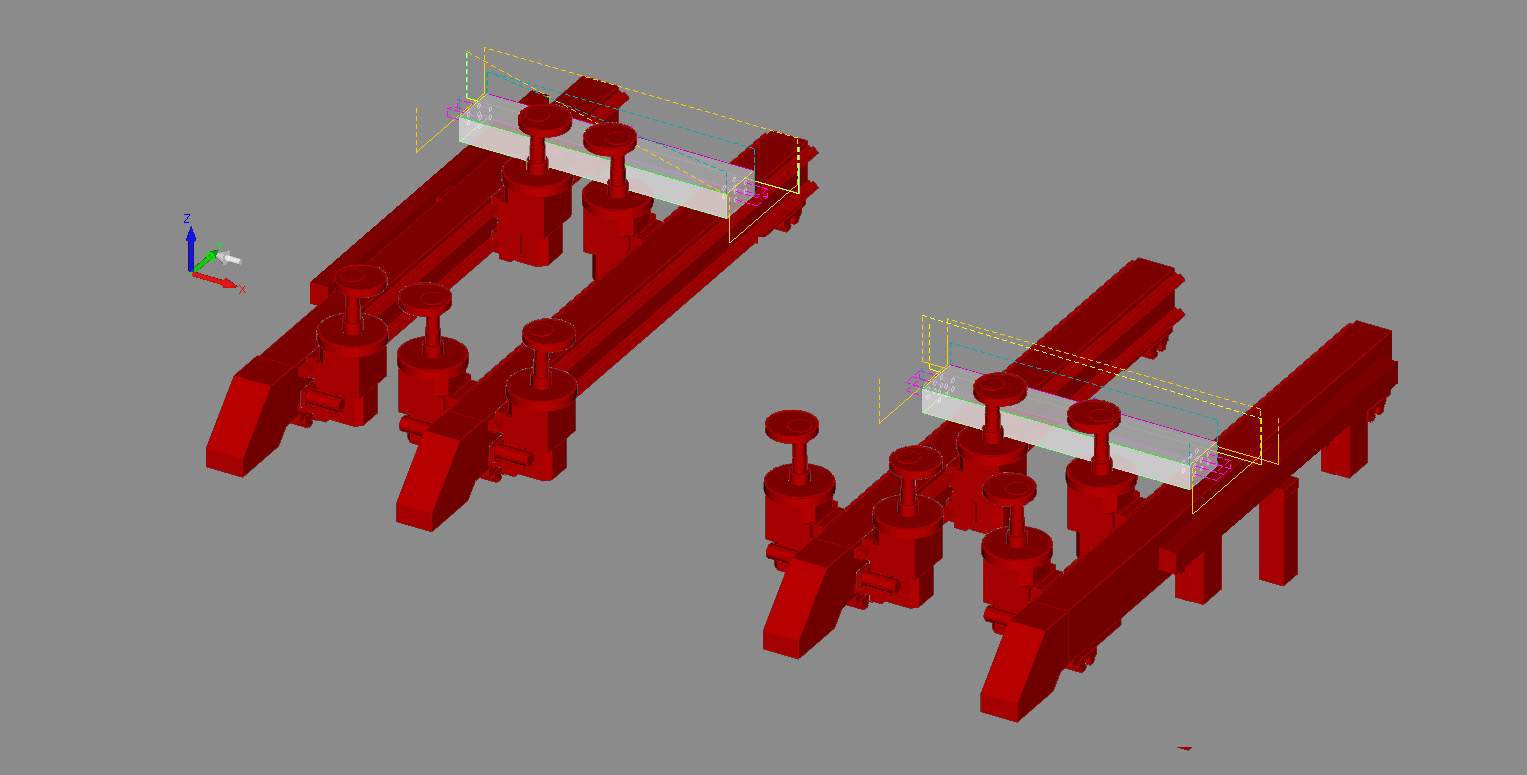

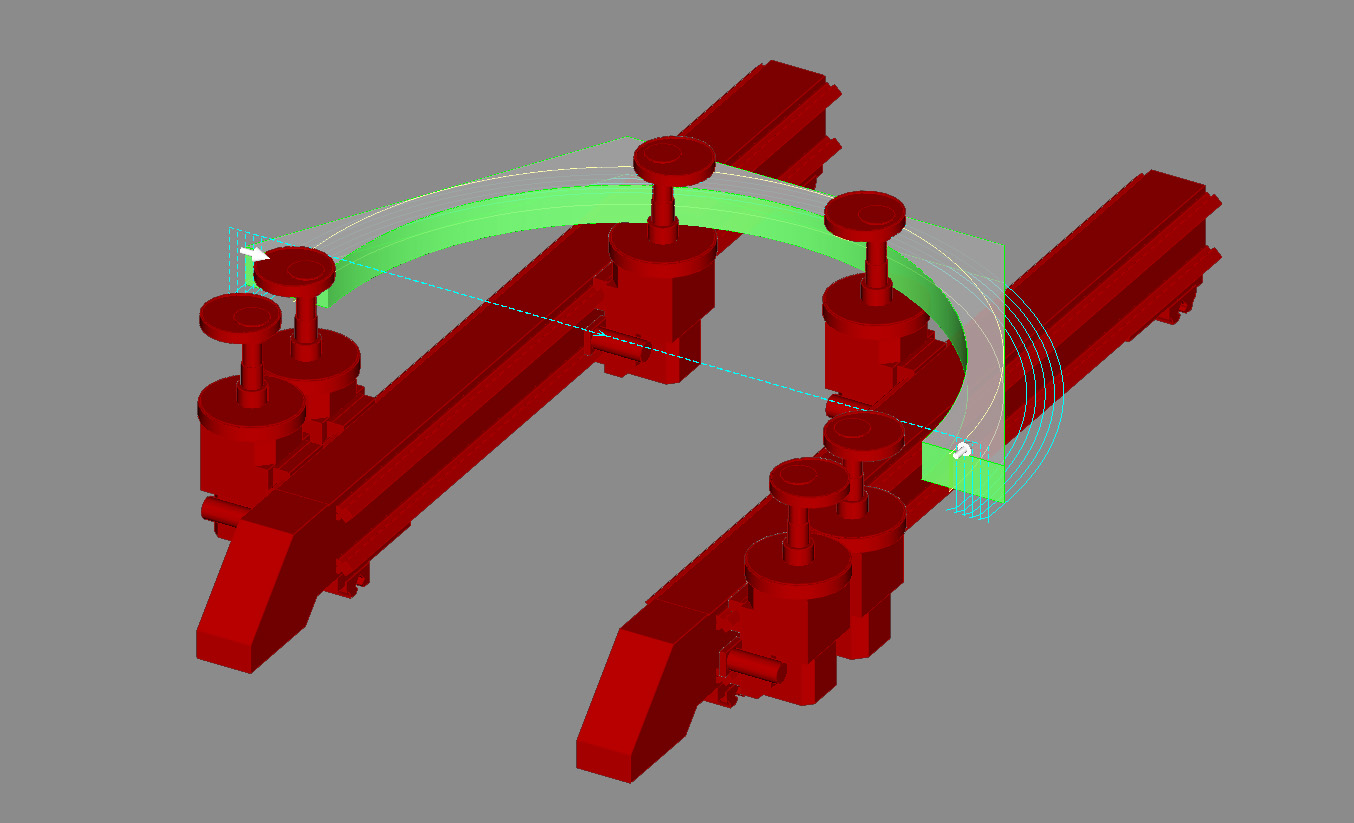

Serrage de deux pièces sur la table de travail ; Paramètres de serrage et serrage cintré
Simulation d'usinage avec mesure du temps de production
sptra

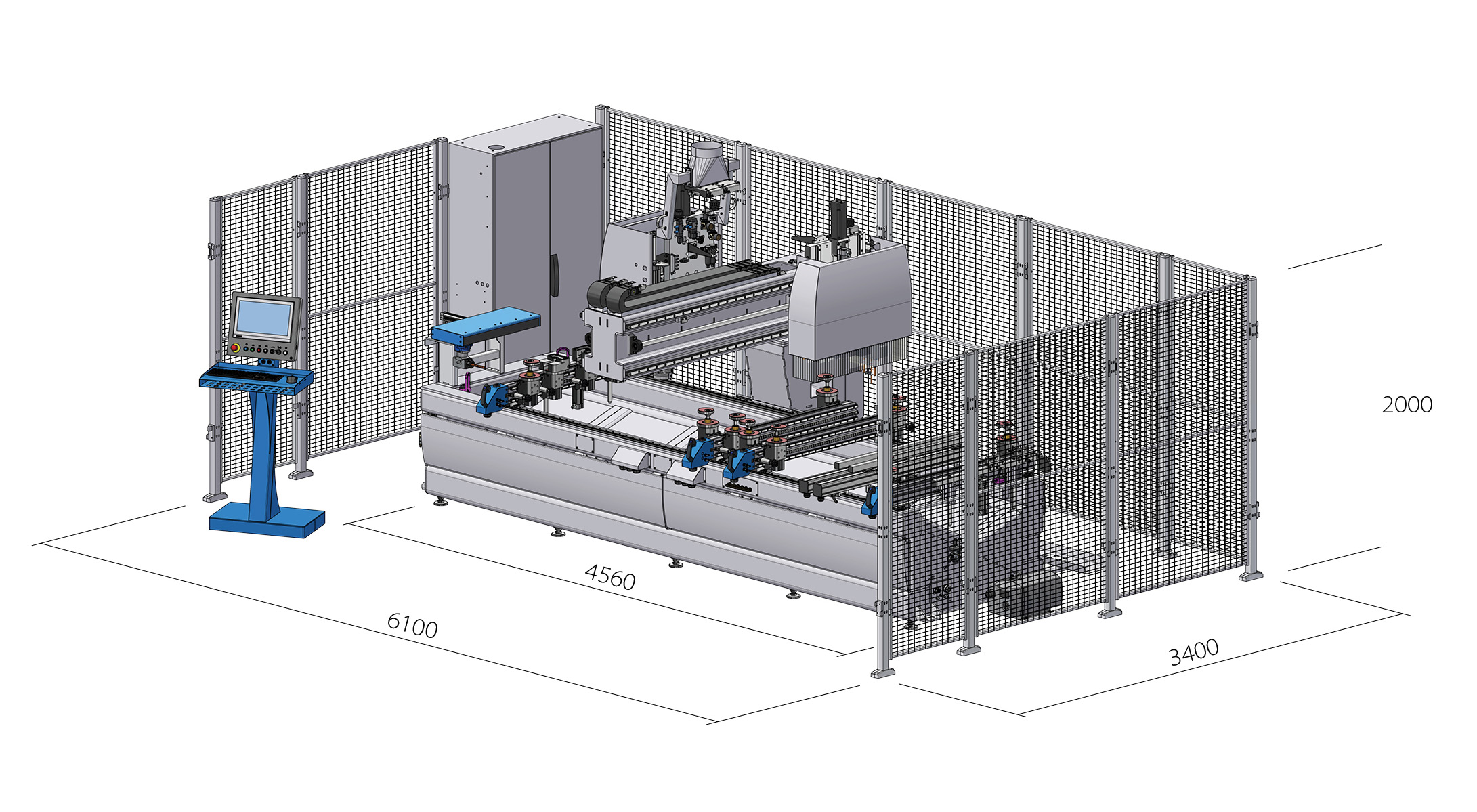

Fiche technique
- Longueur
- 6100 mm
- Largeur
- 3400 mm
- Hauteur
- 2000 mm
- Mandrin
- HSK 63F
- Puissance
- Electrobroche 8/9.5 kW
Références spécifiques
* Agrégat à 4 sorties HSK 63-F pour fraisage et perçage haut H1 - 145 (101,5mm), rotation de la bride 0-360° vitesse de l'arbre 10850 tr/min, vitesse de l'outillage 15500 tr/min. Sortie 4 x ER25, diamètre outillage 2-20 mm
*Agrégat avec HSK 63-F pour lame de scie 260 mm haut H1 - 180 rotation de la bride 0-360° vitesse de l'arbre 10850 tr/min, vitesse de l'outillage 15500 tr/min arbre d'outillage 35 mm

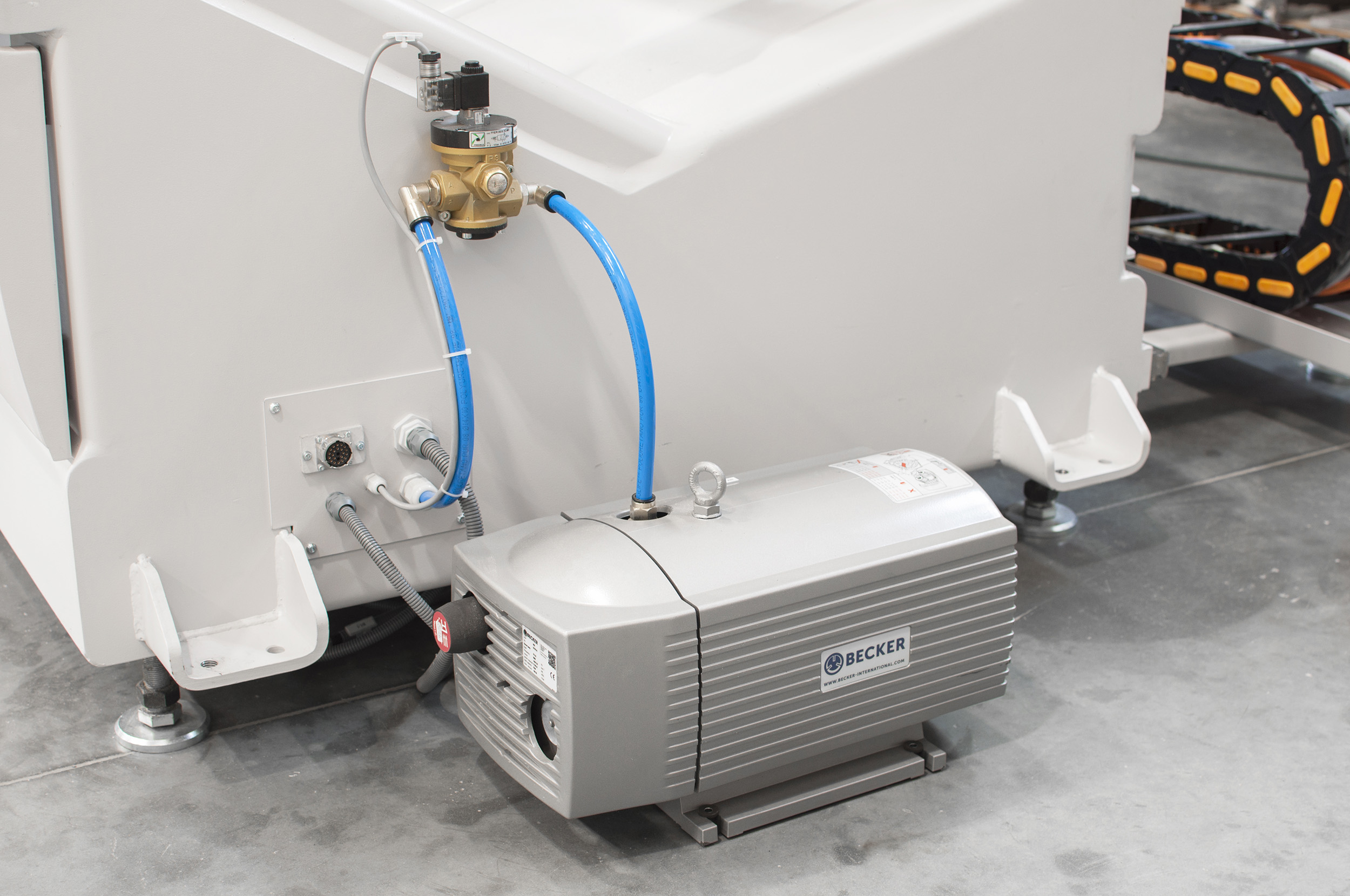

* Pompe à vide BECKER VT 4.16 - 16m3/h, 0.55 kW, 8 ventouses 150x150 mm
12 autres produits dans la même catégorie :
SPECTRA comme solution pour les produits atypiques
