Pont multifonctionnel CNC PONTEC

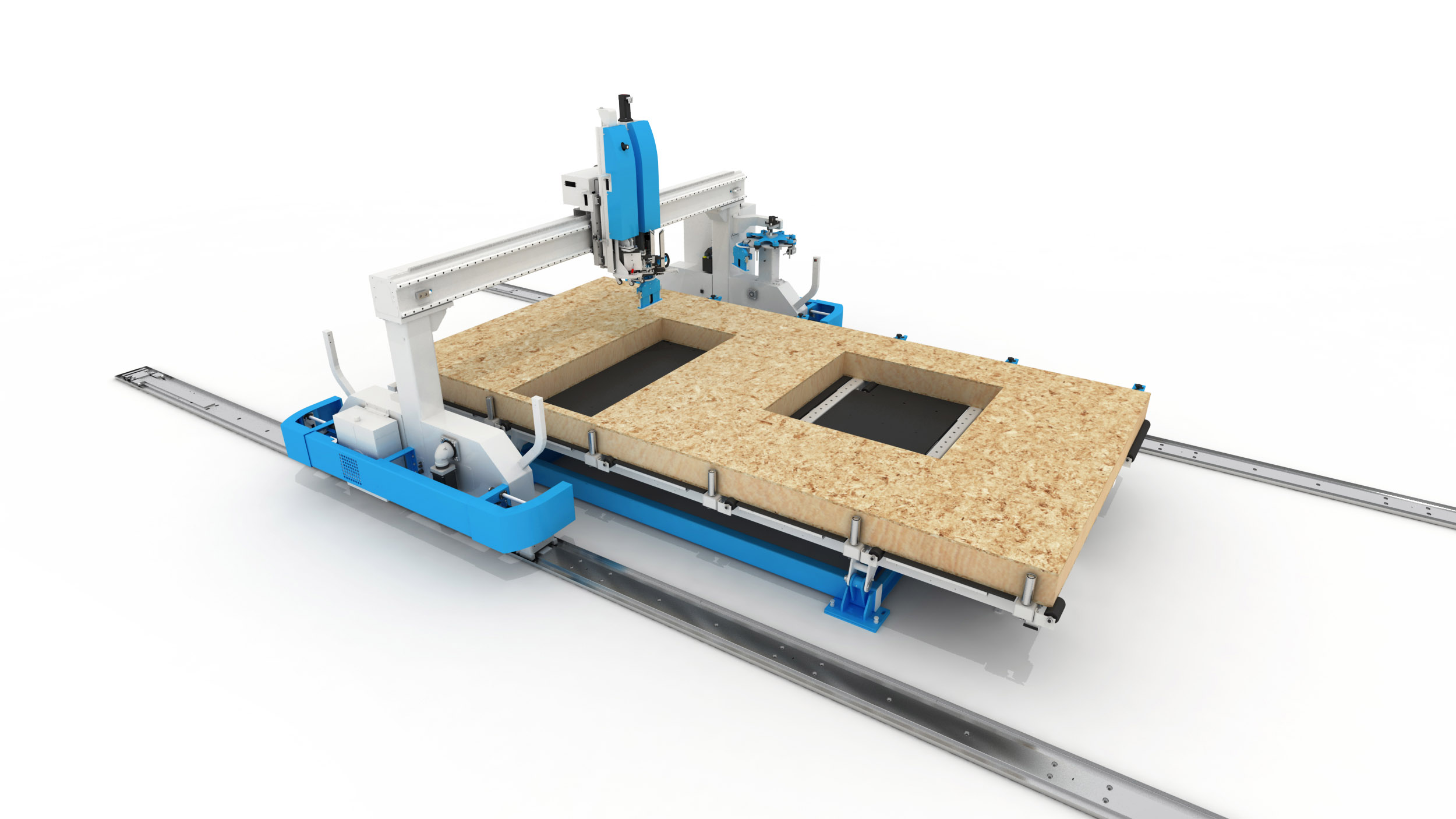

Le CNC à commande numérique PONTEC est conçu afin d'usiner des panneaux de bâtiments en bois. Ce dernier fonctionne en combinaison avec les tables papillon et de transfert WING afin de permettre un travail sur les deux côtés des panneaux. Il apporte une productivité maximale, une qualité durable et une efficacité de travail remarquable. De plus, les différentes unités de travail permettent de réaliser l'agrafage des feuilles de carton sur le cadre, le formatage à la taille exacte, le fraisage ainsi que le perçage de tous les trous de construction nécessaires. Tout cela dans un processus entièrement automatisé et avec une précision maximale.

Le concept de la machine Pontec est modulaire, variable, correspondant pleinement aux exigences de la technologie proposée. L'usine est déjà dans sa configuration de base équipée d'une broche de fraisage à refroidissement liquide, d'un axe C pour l'utilisation d'agrégats, d'un magasin de changement d'outils rotatifs pour 8 outils. La deuxième unité est une agrafeuse Bea. La machine peut être étendue avec une autre unité de fraisage avec une unité de scie globale ou une autre agrafeuse (cloueuse).

L'appareil est fourni avec un extracteur intégré également adapté aux panneaux de fibres de gypse.

La construction robuste correspond à une utilisation industrielle. Le déplacement dans l'axe X se fait au moyen de deux servomoteurs synchronisés avec des courroies en nylon. L'axe Y est guidé dans des roulements linéaires précis avec un entraînement à crémaillère et pignon. L'unité de fraisage est entraînée dans l'axe Z par un servomoteur à vis à billes, l'agrafeuse par un piston pneumatique.

L'ensemble du dispositif est monté dans le cadre d'une ligne de fabrication conçue individuellement. Les dispositifs de protection empêchent les collisions lors de l'entrée dans la zone de travail et l'arrêt de la machine lors de son déplacement.

Détermination

  • Tous types de panneaux ossature bois : mur, plafond, toiture, sol
  • Convient aux panneaux avec revêtement en fibres de bois et de gypse

Fonction

  • Le contrôle entièrement automatique du cycle de travail complet effectue progressivement toutes les opérations nécessaires sur le revêtement de panneau spécifié dans le programme

  • Agrafage de panneaux sur un cadre en bois

  • Formatage du périmètre pour :
    • Découper des trous pour les remplissages de construction à l'aide d'une scie circulaire ou d'une fraise à queue rotative
    • Perçage et fraisage des trous de construction requis

Contrôle des machines

Préparation du projet avant usinage - Bureau PC

  • Chargement des tâches de travail sous la forme d'un fichier BTL dans l'environnement du programme LIGNOCAM
  • Simulation du fonctionnement de la machine avec possibilité de vérifier les données avant d'entrer dans la machine
  • Édition et modification de l'usinage macro individuel avant d'entrer dans la machine


Travail sur la machine PONTEC - PC industriel intégré Beckhoff avec deux moniteurs grand écran ; Commande NCi, TwinCAT 3.

  • Importer et vérifier les fichiers d'entrée LIGNOCAM
  • Édition et réglage d'usinages individuels sur le panneau
  • Démarrer le cycle de service de la machine
  • Vérification de l'avancement des travaux
  • Diagnostic des processus et de l'état de la machine
  • Assistance technique EN LIGNE du fabricant

Paramètres selon les panneaux fabriqués

  • Longueur de déplacement - selon le projet pour les tables 6 ; 9,6 et 12,8 mètres
  • Largeur du panneau - 3000 mm
  • Épaisseur du panneau - 50 - 400 mm

Unités de travail

Unité de fraisage

  • Puissance S1 - 8/9,5 kW, HSK 63 F
  • Refroidissement liquide
  • Vitesse de broche 0 - 24 000 tr/min
  • Axe C à 360 ° pour les agrégats

Changeur d'outils automatique à 8 positions pour outils et agrégats

Outils et agrégats

  • Outil spirale ø 16 mm, HSK 63F
  • Unité de sciage ø 250 mm, HSK 63F avec couvercle d'aspiration intégré
  • Outils et agrégats supplémentaires selon les besoins

Agrafeuse
- BeA AUTOTEC 264

  • Longueur d'agrafe 26-65 mm
  • Capacité du magasin 1900-2000 pièces
  • Vitesse d'agrafage 8-9 pcs/sec
