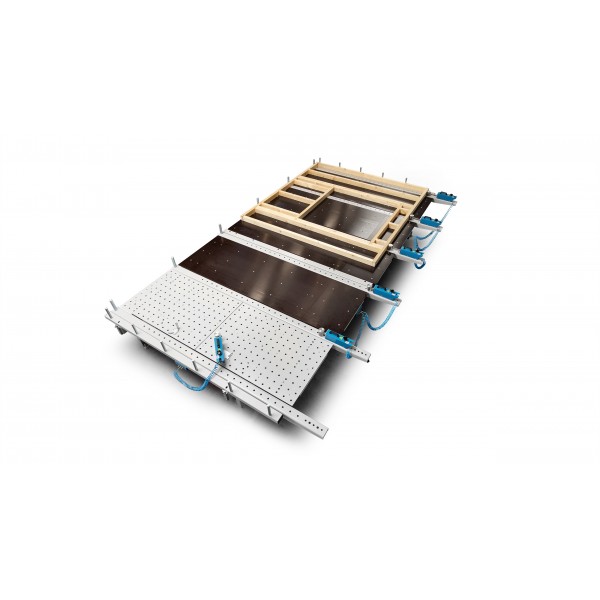

Encadreur Modulaire

Framer Modular est une table d'encadrement et d'assemblage à base de composants pour la construction de panneaux hors site. Ce système est une solution parfaite pour ceux qui aiment « le faire soi-même ». Les composants techniques sont emballés à plat et assemblés par boulons pour minimiser les coûts de transport et d'installation tout en offrant une station d'assemblage de panneaux muraux flexible et entièrement personnalisée.

• Le Framer Modular est conçu pour fournir la meilleure solution de table d'encadrement pour les ateliers à la recherche d'efficacité, de précision et de flexibilité à un budget abordable.
• Ce système est personnalisable et extensible, avec des kits de composants et d'accessoires permettant aux ateliers de construire la table de travail en fonction de leurs besoins de production spécifiques.
• Ce système de livraison et d'assemblage de bricolage optimise un investissement initial grâce à des options flexibles tout en offrant la même technologie d'assemblage de panneaux robuste et technique pour laquelle Soukup s'efforce sans compromis.

Le Framer Modular est fourni sous forme de kit avec des accessoires en option pouvant être assemblés dans différentes configurations pour prendre en charge la production de :

• Longueurs de panneau à 6, 9,4 et 12,8 mètres
• Largeurs de panneaux de 400 à 3000 mm. Et avec des extensions en option, jusqu'à 3800 mm à une hauteur de travail de 700 mm.

Le système modulaire Framer comprend :

• Structure de cadre de support extensible
• Éléments de table personnalisables
• Accessoires d'encadrement et d'assemblage

Structure de cadre de support extensible


• Configuration de table de 6 mètres : se compose de 2 modules d'extrémité

• Configuration de table de 9,4 mètres : se compose de 2 modules d'extrémité + 1 module central
• Configuration de la table de 12,8 mètres : se compose de 2 modules d'extrémité + 2 modules centraux

• Bricolage : Construisez votre propre structure de support avec du bois de construction KVH conformément à notre manuel d'instructions



Éléments de table personnalisables


Barres transversales et clôtures

• Barre transversale en acier 3 500 mm :
  fentes disponibles pour les pinces pneumatiques
  requises tous les 1 140
• Guide de référence avec 6 broches :
  longueur 3000 mm avec broches d'arrêt, créant une surface de travail perpendiculaire
• Profilé en C avec 12 goupilles réglables :
  longueur de 3 000 mm avec goupilles d'arrêt réglables pour un assemblage précis des éléments de sol et de plafond

Pinces pneumatiques


• Unités mobiles, chacune avec sa propre commande pneumatique et sa serrure mécanique pour l'ancrage
• Une course de serrage de 125 mm et une force de travail de 1200 N (6 bar)
• Connecté à une unité de régulation de pression d'air, chaque distributeur prend en charge jusqu'à 3 unités de serrage pneumatique.

Panneaux de table


• Panneau de contreplaqué imperméable remplaçable monté sur un cadre en acier robuste.
  Dimensions du champ : 1000x3000 mm
• Panneau tramé en acier robuste, permettant des positions flexibles de l'unité de serrage sur le panneau, monté sur un cadre en acier robuste Dimensions
  du champ : 1000x3000 mm x plaque de 8 mm d'épaisseur

Accessoires d'encadrement et d'assemblage


• Extension de poutre de barre transversale Extensions de
  poutre amovibles de 800 mm, permettant une longueur totale de barre transversale de 3800 mm pour des panneaux jusqu'à 3800 mm
• Plaque pivotante pour pince pneumatique
  Support de serrage rotatif pour la construction de panneaux inclinés et inclinés
• Butée pour les broches réglables de la position de la carte raster
  offrant des butées de cadre flexibles
