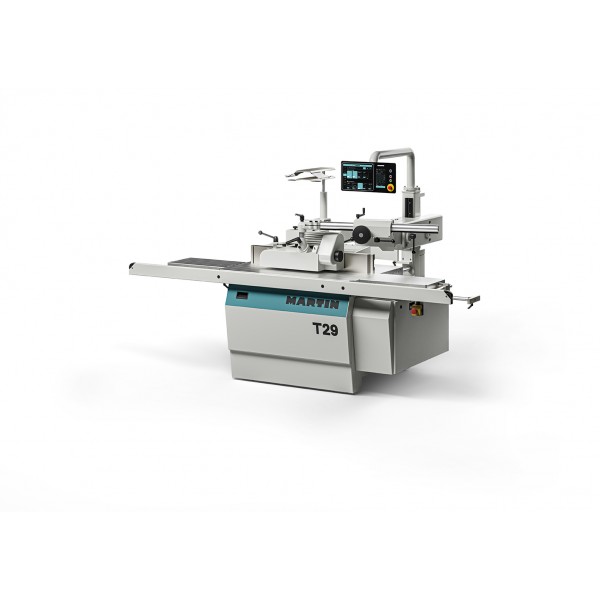

Toupie T29

A partir de : 23 743,00€ HT

A partir de : 28 491,60 € TTC

• Commande

Écran tactile 7,0" Commande ConnectTouch Hauteur et inclinaison de fraisage (T29 FleX uniquement) à commande électronique avec définition numérique de la hauteur et de l'inclinaison de fraisage (T27 FleX uniquement) et déplacement des axes motorisés en mode arrêt (déplacement des axes par bouton-poussoir) ; résolution de l'affichage : 0,1 mm ou 0,1° (T29 FleX uniquement) ; répétabilité ± 0,025 mm ou ± 0,005° (T29 FleX uniquement)

• Poids

env. 1 200 - 1 450 kg

• Dimensions de la table

1255 x 900 x 95 mm, fabriquée en fonte grise fortement nervurée

• Hauteur de la table

900 mm

• Bâti

Le bâti de machine est une construction composite stable à parois épaisses, comme seul MARTIN sait le faire à ce niveau de perfection. La combinaison intelligente de deux matériaux, l'acier et le béton, permet d'obtenir un bâti de qualité supérieure qui n'a pas son pareil en termes de stabilité, de capacité d'amortissement et de résistance à la torsion.

• Ouvertures de la table

Ø 255 / 205 / 161 / 106 / 74 mm Outils de Ø max. 250 mm (max. 150 mm avec inclinaison de la broche de 45°) abaissables sous la table

• Vitesses de rotation

Réglage en continu 500 - 12 000 tr/min.

 • Moteur

Moteur synchrone SynchroDrive ultramoderne avec de grandes réserves de puissance en classe d'efficacité énergétique IE4

 • Puissance moteur

5,5 kW, en option jusqu'à 15 kW ; grâce à sa conception, le moteur peut être surchargé pendant une courte période de plusieurs fois sa puissance nominale et offre ainsi de grandes réserves de puissance

• Pupitre de commande

Le pupitre de commande se trouve à hauteur des yeux et est suspendu de manière à pouvoir pivoter autour de son axe vertical

• Mandrin

Cône raide SK 40 ; système de changement rapide DornFix, clé dynamométrique incluse ; pour un changement fréquent de mandrin, nous recommandons l'option T2970_85-a ou T2970_63F-a; hauteur réglable par moteur électrique ; blocage électropneumatique pour le changement d'outil et de mandrin

• Inclinaison du mandrin

T29 FiX : sans T29 FleX : 2x 46°

• Course du mandrin

150 mm

• Guide

Guide de précision, parfaitement guidé et entraîné des deux côtés, réglable à une main d'après l'affichage numérique intégré à la commande à l'aide d'un volant à main ; remontage facile et extrêmement précis du guide après travaux sans ce dernier ; réglage du guide (à droite) par volant à main selon échelle graduée et vernier; guides MARTIN en aluminium, revêtement hard coat, avec logements pour planche à moulurer et rainures de guidage ; course de réglage de l'ensemble du guide - 6 / +125 mm; course de réglage du guide (à droite) -10 / +10 mm ; résolution de l'affichage 0,05 mm

• Diamètre de l'outil

max. 250 mm avec le guide de toupie (outils de Ø max. de 250 mm abaissables sous la table) max. 350 mm dans le capot à fente

• Aspiration

Raccord d'aspiration ø 120 mm sur la butée de fraisage ; raccord d'aspiration ø 120 mm sous la table ; raccord total d'aspiration Ø 160 mm ; quantité minimale d'air : Vmin 24 m3 /min. à 20 m/s

• Dispositif de maintenance

Lubrification centralisée à l'huile (régulateur de quantité d'huile) avec pompe à commande manuelle

 • Accessoires de série

1 Dispositif de protection CPS G5

1 Protection de fraise coudée CPS Tapoa 08 (pour outils d'un diam. max. de 160 mm)

1 Mandrin de fraisage Ø 30 x 140 mm (SK 40)

1 Pompe à graisse

1 Clé à fourche ouverture 41 mm (SK 40)

1 Planche à moulurer

1 Clé dynamométrique (système de fixation pour mandrins)

2 Clé à six pans creux (6 et 10 mm)

1 Porte-modèles

• Équipement électrique

Contact pour la commande de l'aspiration ; disjoncteur de protection du moteur et protection du bobinage, protection contre les sous-tensions ; interrupteur principal verrouillable, 1 bouton d'arrêt d'urgence (pupitre de commande) ; raccordement de la machine avec un disjoncteur différentiel de type B sensible à tous les courants, adapté au fonctionnement avec convertisseur de fréquence avec un courant de déclenchement de 300mA

• Valeurs d'émission

Niveau de pression acoustique des émissions au poste de travail LpA selon DIN EN ISO 11202

Bruit de fonctionnement à vide (sans aspiration) 78

Niveau sonore de travail (avec aspiration) 85

Niveau de puissance sonore LWA selon DIN EN ISO 3746 [dB(A)]

Bruit de fonctionnement à vide (sans aspiration) 85

Niveau sonore de travail (avec aspiration) 89

Émission de poussière

Test DGUV « testé à la poussière de bois » selon DGUV 209-044 / BGI 739-1



T29 FI-a
