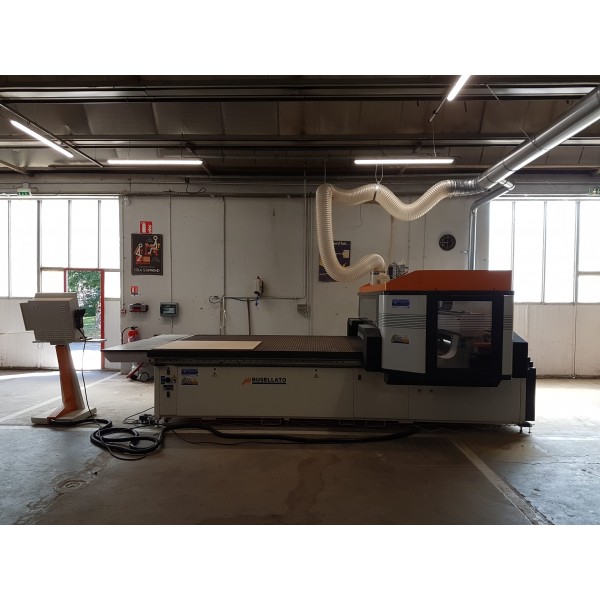

Centre d'usinage Nesting BUSELLATO EASY JET 7.10 C 4 axes année 2021

Zone de travail utile axes X - Y - Z* = 3 086 – 2 155 - 100 mm

Vitesse linéaire axes X - Y - Z X = 25 Y = 25 Z = 15 m/1'

Vitesse vectorielle axes X - Y 35 m/min

Plan de travail Multifonction de résine phénolique

Nr. butées standard pour zone D = 4 (3 X – 1 Y)

Pompe à vide 250 m3/h (50 Hz) X 2 UNITES

Unité de perçage Version C

Mandrins verticaux (M10 – Ø 11 mm) 12 (8 X + 4 (5) Y) 6 000 t/min

Mandrins horizontaux (opt) (M8 – Ø 9 mm) 6 (4X – 2Y) – 6 000 t/min

Groupe rainure intégré en X (opt) 120 mm

Puissance moteur 2,2 Kw

Electro-broche Version C 9.5 kW - 24000 tr/min max

Magasin outils côté structure machine 13 positions

Lubrification centralisée Manuelle

Puissance installée 23 ÷ 28,5 kW

Consommation air comprimé (1 prise) 400 NL/min

Consommation air d'aspiration 3 400 / 5 300 m3/h

Vitesse air d'aspiration 30 m/sec

Diamètre hotte aspiration 200/250**

Poids total de la machine 2 550 kg

OPTIONS:

FB0586- 2 zones de travail (en X) équipées de butées de références

Butées pour machine équipée de 2 zones de travail (une droite et une gauche) complètes de rallonge pour les tiges H=15 diamètre 22

- 3+1 butées de références en arrières supplémentaires

Butées de références en arrière à gauche et à droite avec tige diamètre 22 mm escamotables pour le positionnement du panneau

- 1 butée de référence latérale supplémentaire

Butée de référence latérale à gauche avec tige diamètre 22 mm escamotable pour le positionnement du panneau

- 5 rallonges pour tiges H=15 diamètre 22

Nécessaire pour usinage avec ventouses

FB0594 - Supplément butées de références antérieures

Uniquement avec 2 zones de travail

Butées de références pour machine avec 2 zones de travail (une à gauche et une à droite). Comprend :

- 3+3 butées de références antérieures supplémentaires

Butées de références antérieures à droite et à gauche avec tige diamètre 22 mm escamotables pour le positionnement du panneau

- 1+1 butées de références latérales supplémentaires

Butées de références latérales à droite et à gauche avec tige diamètre 22 mm escamotables pour le positionnement du panneau

- 4+4 rallonges pour tiges H=15 diamètre 22

Nécessaire pour usinage avec ventouses

FB0583 - Dispositif de pré-étalonnage de la longueur de l'outil

Dispositif permettant la lecture et la mise à jour de la longueur de l'outil monté sur l'électro-broche avec un cycle automatique, afin de préserver le panneau martyr et la précision de la profondeur de gravure sur la partie supérieure de la pièce pendant les découpes d'éléments.

FB0845 - Lubrification centralisée automatique

Une électropompe distribue le lubrifiant destiné à l’alimentation du groupe de distributeurs lequel garantit la quantité nécessaire de lubrifiant aux organes de glissement.

Le réservoir a une capacité de 2 kg. D’autre part un appareil électronique permet de commander le fonctionnement du système de lubrification sélectionnant les temps de pause et les temps de refoulement

FB0981 - Troisième pompe additionnelle 250 m³/h

Pompe à sèche rotative à palette pour la génération du vide, capacité d’aspiration de 250 m³/h.

La pompe est toujours positionnée à l'extérieur du bâti de la machine est comprend la prédisposition pour l'éventuelle installation de la quatrième pompe supplémentaire.

FB0864 - Supplément pour tête 18M (12V+4X+2Y+Lame)

Groupe d’usinage pour le perçage vertical et horizontal à mandrins indépendants.

Réalisé en alliage léger d’aluminium, il est équipé de : - 12 broches verticales, entraxe 32 mm et présélection automatique de 60 mm - 6 broches horizontales et présélection automatique de 60 mm composé par deux têtes pour le perçage horizontale orienté en X et une tête pour le perçage horizontale orienté en Y. - 1 groupe de rainure orienté en X – lame diamètre 120 mm. - moteur 2,2 kW Complet avec adaptateurs pour les broches du groupe de perçage.

FB0866 - Dispositif 0 ÷ 360 à contrôle digital

Dispositif géré par contrôle numérique.

Permet de pivoter et positionner automatiquement à 360° les têtes angulaires sur la table de travail X-Y. Il est possible effectuer des fraisages avec l'interpolation de cet axe

FB0687 - Supplément pour hotte d'aspiration

Hotte d'aspiration mobile qui remplace la hotte standard, réglable mécaniquement sur 4 positions, avec mouvement pneumatique à deux positions on-off.

FB0682 - Station d'outil PT1 - HSK F63

Station outil mobile sur la poutre pour loger un agrégat ou un outil de Ø 160 mm.

Diamètre maximal outil 160 mm

Hauteur maximale 200 mm

FB0608 - Qté 8 - Bases ventouses réglables modulaires pour plan d'appui RT

Dispositif applicable directement sur le plan d'appui quadrillé RT ou Nesting pour appliquer de façon modulaire. Ventouses réglables 0-360° en manuel avec entraxe 15° au moyen de système d'emboîtement.

La ventouse et le panneau sont retenues par le vide pendant le blocage du panneau.

FB0609 - Qté 8 - Ventouses réglables modulaires 130x30 pour plan d'appui RT

Demande base ventouse orientable modulaire

Dispositif de blocage panneau par le vide équipé de valves à inclusion automatique à fermeture automatique en absence du panneau Applicable sur le plan d'appui quadrillé RT ou Nesting par base modulaire. Réglable 0-360° en manuel avec entraxe 15° au moyen de système d’emboîtement créé sur base modulaire.

FB0923 - Supplément PC sur console mobile

Console mobile pour l’ordinateur, le monitor, le clavier et la souris (inclus), permettant à l’opérateur de changer la position du pupitre de commande et de programmation selon

les opérations à exécuter et de mieux voir le plan de travail.

Inclus panneau de commande mobile pour le contrôle de la machine, à utiliser au lieu du contrôle « Easy Pad » (versions A-B-C).

FB1014 - Module NESTING free-form pour WAVE

Ce module est un logiciel qui permet d'obtenir automatiquement des programmes optimisés pour l'usinage en nesting des pièces rectangulaires et free form.

Système CAO/CFAO permet de dessiner ou importer quelconques géométrie et d'appliquer les usinages souhaités d'une façon simple et intuitive.

Le module est intégré directement avec le logiciel livré avec la machine et habilité par la clé hardware pour port USB.

FB1009 - Clé hardware supplémentaire pour WAVE (free-form) pour port USB (nesting free-form inclus )

Clé hardware supplémentaire pour port USB pour habilitation à l'utilisation du software de programmation complète de module avancé Nesting «rectangulaire» et «free form».

Fonctions inclus:

• Gestion magasin matériaux

• importation nesting par fichier externe CSV

• importation fichier DXF/DXF avancé même par fichier externe CSV

• «onion skin» automatique

• gestion automatique chutes avec étiquetage

• déchets d'usinage réduit en copeaux

• 5 différentes impressions de rapport

• optimisation automatique C-U et parcours

• nesting manuelle

• nesting rectangulaire

• nesting free-form

• nesting tubulaire

• stratégies d'approche et de retrait

• gestion panneaux infinis

• gestion veines

• rotation automatique panneaux 0-90

• rotation automatique panneau libre

• gestion intégrée épaisseur panneau martyr

• contournage automatique des pièces

• contournage intérieur automatique

• correcteur profondeur de coupe

• nesting des parties intérieures des autres géométries

• gestion marges feuilles diversifiées

• statistique d'utilisation

• gestion quantité extra

• gestion chargement-déchargement automatique
